Paso 5: Instalación de los tubos de J
Foto 1:

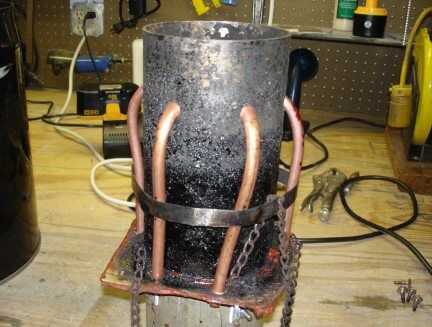

Aquí he instalado los seis tubos de j. Están hechas de tubo de cobre 3/8 de pulgada. Se llaman tubos de j porque ellos tienen forma de la letra J. He utilizado una abrazadera grande ceñida hacia abajo firmemente para mantener los tubos en su lugar. La abertura en la parte superior del tambor es necesario tener unas muescas cortadas en dar cabida a un par de los tubos de j que sacó demasiado.
Esta foto muestra también las cadenas que suspensión la rejilla de la coctelera. Más en eso más adelante.
Foto 2:

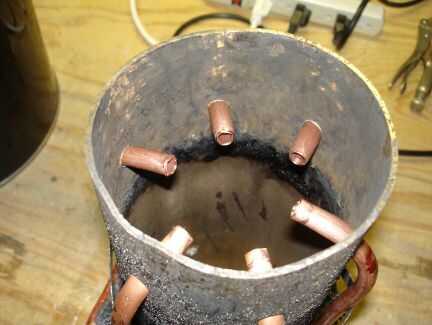

Aquí le damos una mirada a la parte inferior del tubo de reacción en los extremos del negocio de los tubos de j. Probablemente no es el material ideal para utilizar para hacerlos, ya que por lo menos en teoría, la temperatura en el punto el aire se inyecta puede ser lo suficientemente alta para fundirlos cobre. Hasta ahora mi generador no parece calentarse en las cercanías que, y el cobre se mantiene bien. Sin embargo, en mi siguiente generador de gas, probablemente haré por lo menos las puntas de las tomas de aire de acero. Cobre es mucho más fácil doblar y trabajar con respecto a la tubería de acero.
3ª Foto:

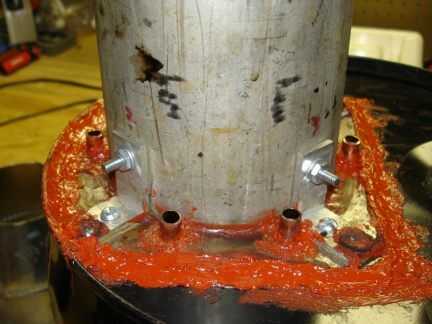

Aquí está una foto de la parte superior del gasificador parcialmente ensamblado mostrando las tapas de los tubos j meter un mar de Sellantes de silicona roja. Es un poco desordenado, pero para mí era una cosa de belleza. Si usted está siguiendo mis pasos y tratando de construir su propio generador de gas basado en mi diseño, te recomiendo que extender los tubos de j por lo menos un par de pulgadas por encima de la brida. Este es un cambio que hará tu vida más fácil en pasos posteriores cuando es el momento de hacer un múltiple para conectar la parte superior de las j-tubos juntos. Lo hice por la vía difícil, pero no tienes que.
