Paso 6: La placa del Restrictor

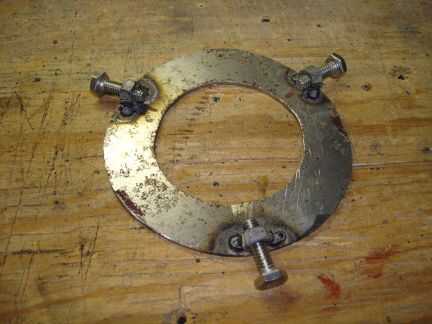

Foto 1:
Aquí está una vista de la placa original de constrictor que hice. En este punto el proyecto tuve mi propio soldador (Yahoo!) y conseguía algo experto en usarlo. Para hacer la placa corte un círculo de chapa 1/8 de pulgada que cabría en la parte inferior del tubo de reacción. Luego corté un agujero de diámetro 2 1/2 pulgada en el centro del círculo. Para montar el constrictor en el tubo de reacción, soldadas tres 1/4-20 tuercas para la placa y perforados agujeros en el tubo de reacción del paso de tres pernos de 1/4-20.

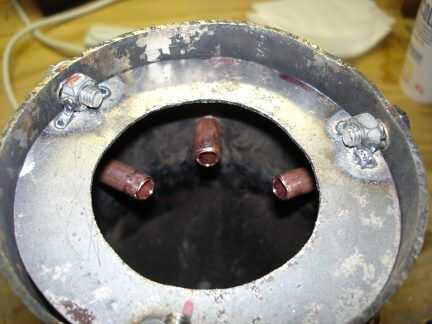

Foto 2:
Aquí está una vista de la placa de constrictor instalada en la parte inferior del tubo de reacción. Construyendo de esta manera hizo fácilmente extraíble. Tuve una sensación que puede ser necesario modificarlo. Resulta que tenía razón.

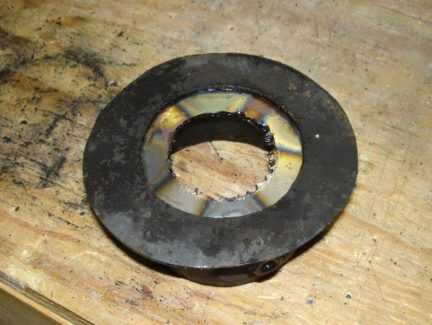

3ª Foto:
Después de unas pruebas redujo el tamaño de la placa del constrictor. Ahora la apertura es sólo 1 1/2 pulgadas de diámetro. La teoría aquí es que la restricción más pequeño, el tar debe pasar por la parte más caliente de la zona de reacción y obtiene agrietado. Mi original abertura más grande fue permitiendo tar hacer furtivamente hacia fuera sin pasar por la zona más caliente debajo de los tubos de j. La evolución completa de este generador puede verse en mi sitio web en http://www.mdpub.com/gasifier/.
