Un gasificador de biomasa de Home-Built para producir Gas de madera (7 / 14 paso)

Paso 7: La coctelera de la rejilla

La parrilla agitador cuelga cerca de 1/2 pulgada en la parte inferior del tubo de reacción. Evita material caiga solo de la parte inferior del tubo. También tiene a carácter caliente saliendo de la parte inferior del tubo de reacción. Gases saliendo de la parte inferior del tubo de reacción tienen que atravesar esta capa de carbón de leña caliente y reducida. Agitando periódicamente la rejilla permite char fina y ceniza tamizar hacia fuera a través de los orificios de la rejilla. Ya que la rejilla se cuelga cerca de 1/2 pulgada por debajo del borde inferior del tubo de reacción, pedazos más grandes de carbón también pueden salir de los lados de la rejilla. Por el momento char hace el borde de la rejilla es demasiado cool para reducir aún más los gases, por lo que puede ser expulsado por agitación para hacer espacio para char fresco, caliente.

Foto 1:

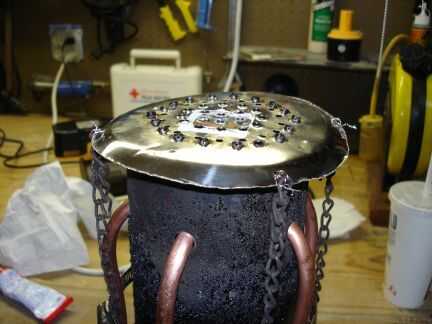

Tenga en cuenta que el montaje de la base es boca abajo en la foto. Aquí he instalado la rejilla de la coctelera. La hice cortando la parte inferior de un colador de acero inoxidable que compré barato en una venta de garaje. El colador ya tenía un montón de agujeros, pero perforé unos cuantos más en él, así. Si lo tuviera que hacer otra vez, haría más y más grande. Los agujeros deben ser sólo lo suficientemente pequeños como para que las piezas de combustible no se caigan a través hasta que han sido bien cocidas y reducidas en tamaño. La rejilla está suspendida en la parte inferior del tubo de reacción por cuatro cadenas. Esto permite que la rejilla para que se mueva en relación con el tubo de reacción de modo que puedo agitarla de vez en cuando para promover el flujo a través del sistema.

Foto 2:

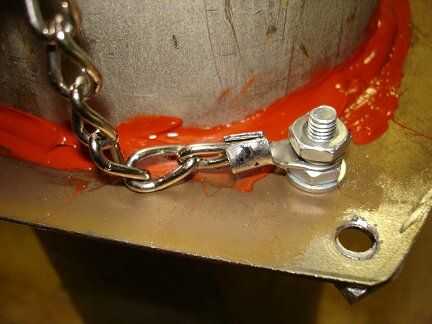

Esta foto muestra cómo los otros extremos de las cadenas se unen a los pernos en la parte inferior de la brida. He usado anillos terminales engarzados en los extremos de las cadenas. Cuando el montaje de la base es invertido e insertado en el tambor, la parrilla de agitador se cuelga de las cadenas por debajo el tubo de reacción.

3ª Foto:

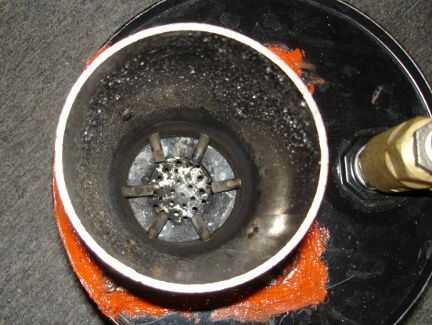

Aquí le damos un vistazo hacia abajo el tubo de reacción de la parte superior. Más allá de los extremos de los tubos de j y el constrictor la placa es la parrilla de agitador en la parte inferior.

Foto 4:

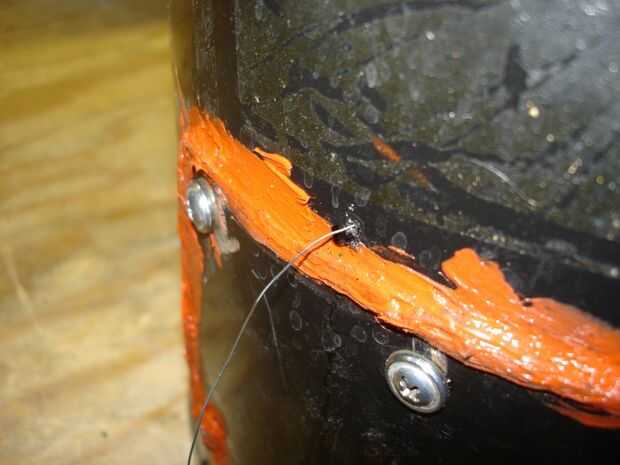

Yo adjunto una longitud de alambre de acero inoxidable a una de las cadenas de la parrilla y corrió fuera del tambor a través de un pequeño agujero perforado en el lado del tambor justo por encima de la puerta de acceso. El agujero es tan pequeño que no mucho gas escapa del tambor. Un tirón en el cable hace el batido de rejilla y gírelo. No es un sistema ideal, pero parece que funciona.

Foto 5:

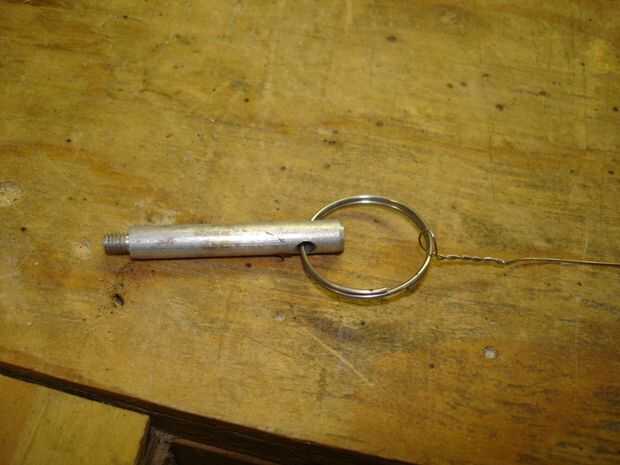

Puse un anillo en el extremo exterior del cable para facilitar el agarre por lo que fácilmente puedo tirar en él a la parrilla. Normalmente sacuda la parrilla cada pocos minutos durante la operación.

Aquí está un breve vídeo de la rejilla en acción.
