Paso 3: circuito

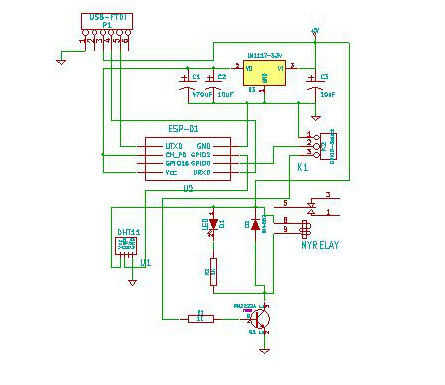

El circuito es bastante simple.

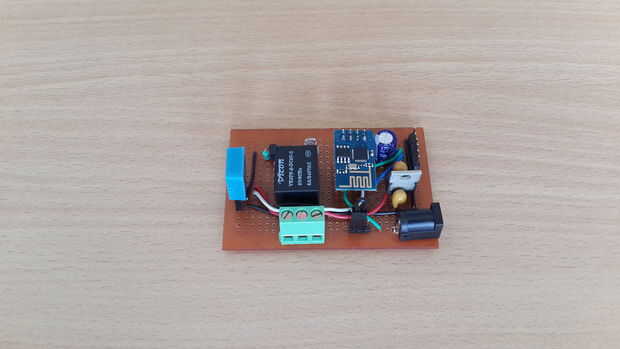

La junta puede ser alimentada ya sea por solo el cable USB o a través de una fuente de CC de 5v conectado a la toma de corriente en la parte superior. Un LDO LM1117-3.3 se utiliza para obtener los 3.3v necesarios para el módulo ESP8266. Un sensor DHT11 es conectado al pin GPIO2 de ESP8266.
El pin de GPIO0 puede conectarse a la tierra o el relé en función de la posición de puente.
