Un indicador audible de fuerza de campo magnético (1 / 1 paso)

Paso 1: El circuito

Es bastante simple. Los pilares son un sensor de efecto Hall de silicio (el sensor de campo magnético), un amplificador diferencial (es decir, un amplificador capaz de convertir un voltaje en los dos puntos en una tensión de referencia a tierra), un oscilador controlado por tensión (VCO) y el transductor de sonido (un zumbador piezoeléctrico).
El amplificador diferencial es necesario ya que el VCO necesita un voltaje referenciado a tierra. No amplificar la señal, adaptar simplemente la referencia de voltaje.

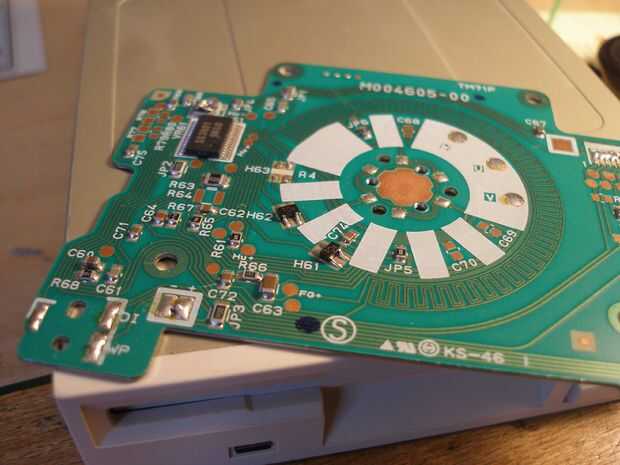

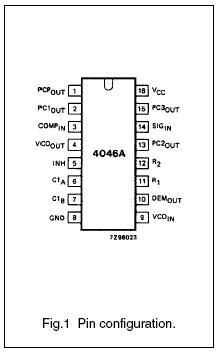

El sensor Hall es cortesía de una unidad de disco mientras que el amplificador operacional proviene de una de mis cajas de piezas de repuesto. Podría ser reemplazado por casi cualquier amplificador operacional adecuado para la fuente sola. El VCO es parte de un chip 74HC4046. Este es un chip PLL, un componente utilizado para generar frecuencias con referencia una referencia estable y precisa, normalmente un cristal de cuarzo. Justo necesitaba el oscilador que es suficiente para los fines.
El VCO luego de la salida va a un zumbador piezoeléctrico.

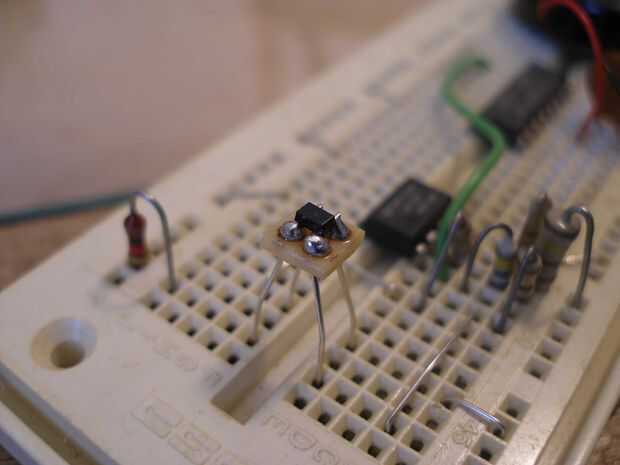

El sensor de efecto Hall que coloca sobre un trozo de 2 x 2 de perfboard, esto hace más fácil de manejar.
El chip es simétrico, esto significa que puede conectar con el único requisito que los pernos que van al amplificador diferencial en una diagonal y la fuente en el otro.
No es realmente mucho más que decir. No, espera, si encuentras el tono demasiado alto y molesto, se puede hacer el condensador 100nF.
OK, eso es todo por ahora.
Ciao
