Paso 7: esquema
Archivos: http://1drv.ms/1N1eZ8p
ADVERTENCIA: Revise el datasheet de los componentes de polaridades de pin antes de cualquier conexión

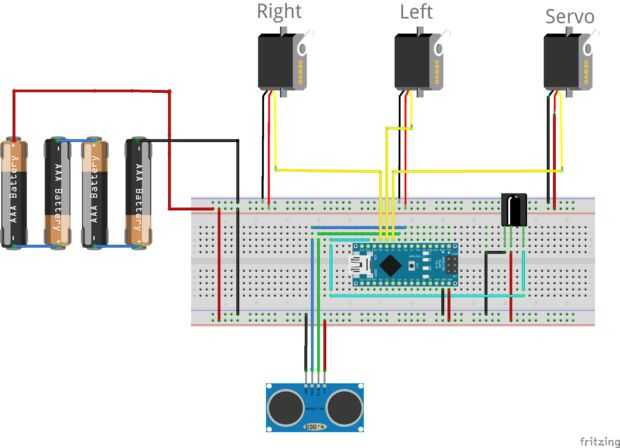

Conectan los componentes como se ilustra en el esquema arriba en una placa / placa de prototipo o el pcb.
a. obtener su fuente de energía (baterías) y conéctelos como se muestra.
b. unidad izquierda Motor:
Vs (rojo)-5v
GND (negro)-Gnd
Pin de datos (blanco o naranja)-8 Pin del arduino nano
c. unidad de Motor a la derecha:
Vs (rojo)-5v
GND (negro)-Gnd
Pin de datos (blanco o naranja)-Pin 9 del arduino nano
d. servo de cuello (mini servo):
Pin de datos (blanco o naranja)-Pin 7 de arduino nano
e receptor de infrarrojos (debe verificar hoja de datos para la conexión no es como se muestra en el esquema)
Pin de datos va al pin 11 de arduino nano
f. Sensor ultrasónico de
5V-5v
GND - Gnd
Eco - Pin 5 de arduino nano
Trig-Pin 6 de arduino nano
