Paso 2: Cómo funciona

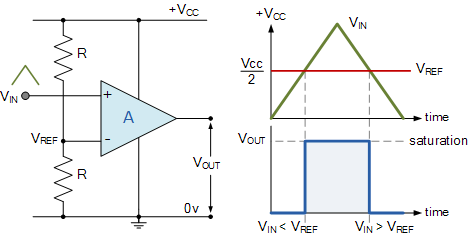

Amplificadores operacionales pueden funcionar como comparadores quitando el lazo de regeneración, esto hace que la ganancia de ser increíblemente grande, tan grande que la más mínima diferencia de voltaje entre las entradas es suficiente para hacer la señal de salida cambiar Estados. Como su nombre indica, un comparador tomar una tensión en la entrada y compararlo con otro, dependiendo de si es mayor o menor la salida llegan a ser altos o bajos, dependiendo de la configuración.
Cuando actúa como un comparador, un amplificador operacional generalmente tiene una tensión de referencia y un voltaje variable, el voltaje de referencia se mantendrá constante y en este caso se fija gracias al potenciómetro, este voltaje puede variar de VCC a 0 voltios. El voltaje variable es el voltaje desde el sensor, más luz significa más tensión y menos luz significa menos tensión en este caso, esta variación de voltaje se logra gracias a un divisor de tensión de la LDR y una resistencia.
Una vez que el voltaje desde el divisor de tensión es inferior a la tensión de referencia se encenderán las luces, pero puesto que la salida está conectada a la tensión de referencia por una resistencia, el voltaje de referencia subirá un poco según la tensión de salida alta, una vez que esto ocurre, el voltaje variable tendrá que subir esa brecha que se ha creado sólo para activar la salida baja otra vez.
Esto se puede ver en el video, la línea azul es la referencia de tensión, la línea amarilla es el voltaje del sensor y la línea rosa es el voltaje de salida, como se puede ver, cuando los pasos de voltaje variable la tensión de referencia, la salida aumenta junto con la referencia, y ahora el voltaje variable tiene que subir esa brecha de nuevo para apagar la salida otra vez.
