Paso 3: Instale la resistencia del divisor de tensión
Para configurar el divisor de voltaje resistor LDR tenemos que medir la resistencia de la LDR con luz y totalmente las condiciones, en mi caso dirigen luz del sol da un valor de 300 Ω, mientras que la resistencia cuando en la oscuridad total es alrededor de 200 kΩ de oscuridad, lo más apropiado es escoger un resistor entre esos valores, alrededor de 100kΩ, terminé usando un resistor de 40kΩ debido una incorrecta medición , que funciona bastante bien, pero terminará probablemente cambiarlo.
Elegir un valor demasiado bajo, como el que yo elegí, hará que la luz encender con muy poca iluminación, incluso si el potenciómetro de referencia ya se ha establecido para ello. Elegir un valor demasiado alto hará que nunca enciendan las luces. La resistencia ideal es probablemente alrededor de 80 120kΩ en este caso.

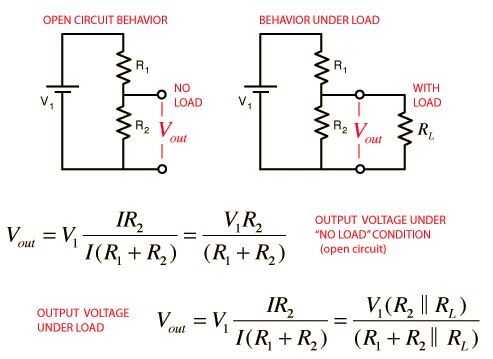

Este arreglo de resistores producirá un voltaje en la salida que depende de las resistencias que se utilizan, este voltaje es determinado por las ecuaciones anteriores. Amp OP tiene una impedancia muy alta, esto significa casi ninguna corriente hace aunque los pines de entrada, esto nos permite diseñar el divisor de voltaje sin tomar en cuenta cualquier carga.
