Paso 4: Instale la resistencia de histéresis
Función de la resistencia de la histéresis es elevar el voltaje de referencia por una cierta cantidad cuando la enciende, esto se hace para evitar que la tensión variable que oscilan alrededor de esa referencia que oscila.

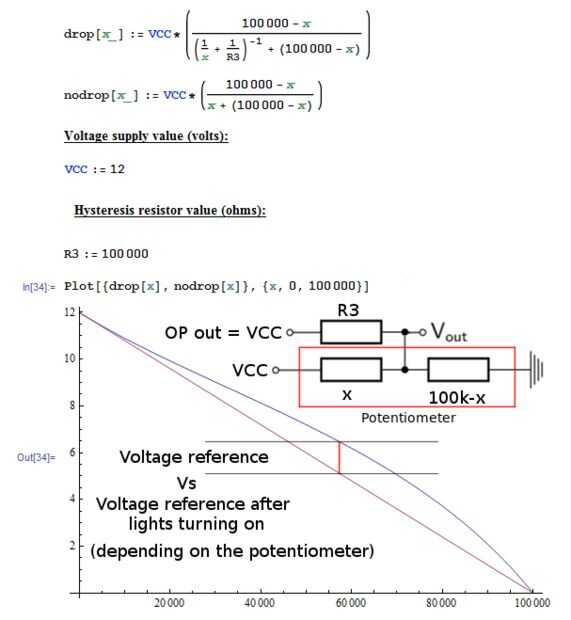

La cantidad por la cual se levanta este voltaje está representada en este gráfico que hice (ver imagen).
Como se puede ver, hay histéresis cuando el potenciómetro se encuentra cerca de los extremos, por ello es importante fijar un resistor del divisor del voltaje correcto que permitirá que el circuito funcione en el centro de gama media-baja.
