Paso 1: Preparar los componentes
-Tome un pedazo de perfboard y cortarlo al tamaño correcto (Si utilizas un cuchillo de corte, puede cortar un par de veces y luego romper el perfboard). Lo corté de forma así los componentes a montar en el perfboard y hay un pequeño espacio a la izquierda (en el lado izquierdo de los componentes en la imagen) por lo que el interruptor puede apoyarse sobre él.

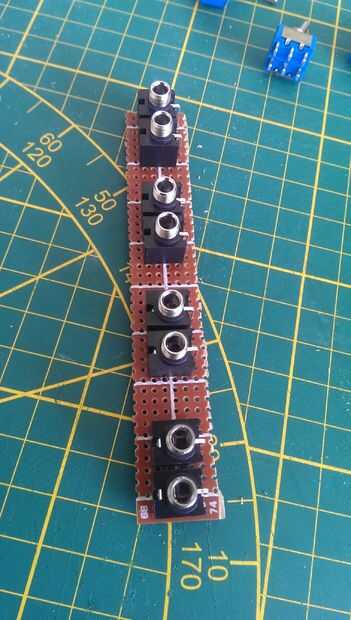

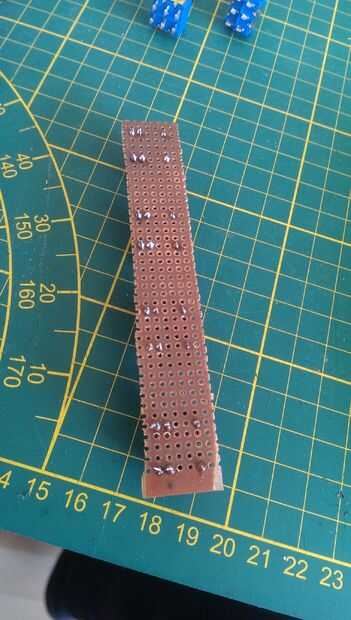

-Colocar las tomas en el perfboard (mirando hacia la misma dirección) y les de la soldadura sobre ella.
Dependiendo del tamaño de sus componentes, usted puede decidir sobre la cantidad de HP para el módulo. He usado 5HP ancho, que es de 1 pulgada o 25,4 mm (1HP es igual a 0,2 pulgadas). Más info sobre esto aqui: http://www.doepfer.de/a100_man/a100m_e.htm
-Ahora que tienes un perfboard con tomas es más fácil estimar lo que la colocación debe ser para todos los componentes en el panel frontal. (Las tomas de thonkiconn tienen las entradas a un lado cuando se coloca horizontalmente, así que recuerde esto al buscar los lugares de las tomas). También Recuerde que usted necesita alejarse de la parte superior e inferior del panel para alrededor de 1 cm ya que es donde estarán los carriles de montaje!

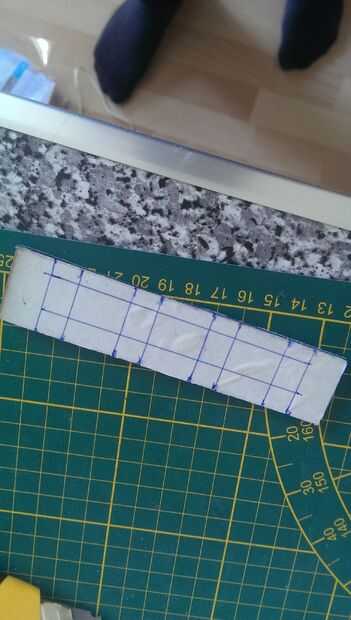

-Dibujar líneas en el panel frontal para indicar la posición del componente. El agujero para el interruptor será en algún lugar en medio de las líneas horizontales de las tomas. (Como veis en la fotografía que he cambiado de puesto los agujeros a un lado un poco, esto hará parecer centrada cuando haya terminado).

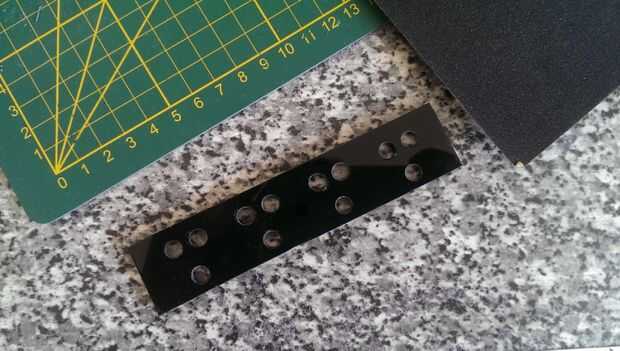

-Perfore los orificios para los tornillos de montaje (con el taladro de 3M) con su centro cerca de 7, 5mm del lado izquierdo y 3mm de la parte superior o inferior del panel.
