Paso 2: Colocación y soldadura

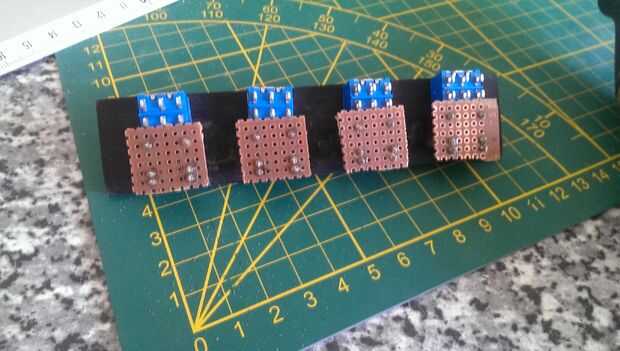

Ahora que tienes todos los componentes listos, se puede colocar en el panel frontal. Asegúrese de poner los interruptores en primera, debido a la pieza extra de perfboard en un lado. Si exactamente no ha calculado los orificios del panel frontal (como que no), puede ser conveniente cortar las piezas de la perfboard entre los pares de zócalos, ya que esto reducirá tensión en los componentes.
-Coloque el perfboards para que los pines GND de las tomas son hacia el exterior.
-Si ha colocado los componentes en el panel frontal, ahora puede decidir si quiere hasta estar en, o hacia abajo para ser el. (Yo escogí ser en)
Hay un par de cosas a recordar:
-Buscas en ella desde el extremo posterior, (no podría ser un problema para usted, pero seguramente me confundió un par de veces). Asegúrese de recordar si quieres el interruptor en el lado derecho o izquierdo de las tomas.

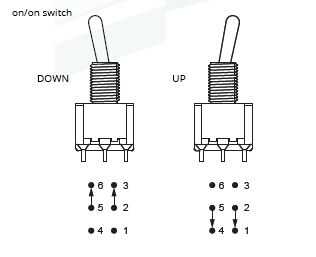

-Depende de qué tipo de interruptor utiliza el pinout puede diferir. He utilizado interruptores, ON/ON que (como se puede ver en la foto) une los dos pernos superiores cuando hacia abajo y el menor dos pines juntos cuando hasta. Recuerde que el centro es siempre la salida. Así que si no estás seguro de cómo conectarlos, puede siempre encontrar una descripción del componente (como encendido/ON o encendido/apagado) y encontrar la correcta conexión en google. O sólo probar uno y ver qué pasa.
-Así que con eso en mente, se puede ver:

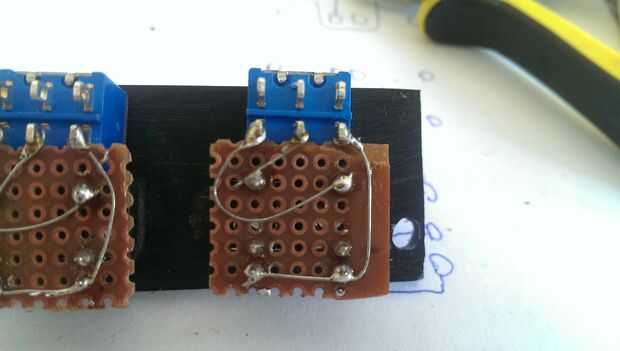

El pin central (del interruptor) está conectado con el conector de señal de zócalo inferior.
El perno superior (del interruptor) está conectado con ambos pernos de la tierra de las tomas.
El pasador inferior (del interruptor) es conectado al pin de señal superior.
Eso es todo! Diviértete matando a esas señales
