Paso 3: Enrollar el transformador
Utilice AWG28 (~0.3mm) alambre para formar los bobinados primario y la retroalimentación y el alambre AWG32 (0,2 mm) forma secundaria. Hacer un bobinado suave para un máximo rendimiento y fácil instalación. Colocar bobinas primaria y retroalimentación en lados opuestos del marco. Bobinado primario funciona en los comentarios en este caso pero no es tan importante. También no es importante en la dirección que las bobinas están hechas, sólo tienes que cambiar de lugar de dos cables para que el circuito funcione, pero por un problema menos primero ejecutar y hacer el transformador para caber a la derecha del PCB, siga estas instrucciones:

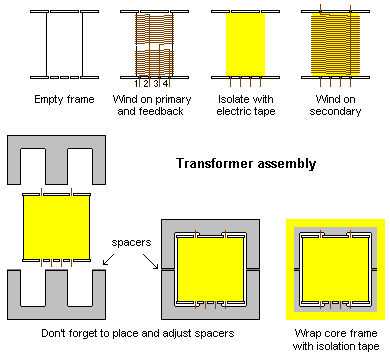

Comenzar por las ranuras en el transformador 1, 2, 3 y 4 de numeración. Empezar por la regeneración de la bobina. Colocar alambre en el slot dos (dejando un poco de alambre libre de conectar a los pines fácilmente) y 18 ciclos hacia la derecha, al poner el cable en la ranura 3. Iniciar en la ranura 4 de viento principal, 25-30 ciclos hacia la derecha y terminan en la ranura 1.
Viento y viento secundario con alambre AWG32 250 ciclos se convierte desde el otro extremo del transformador
Si usted comete un error en este punto o simplemente confundido, no importa en absoluto. Permiten cables vinieron 2cm o más largo de la estructura, entonces usted será capaz de intercambiar información (o primaria) las conexiones en caso de polaridad fase mal.
