Paso 1: Cómo funciona la caja de prueba...
Nuestro inyector de señal está modelado en un famoso circuito conocido como un "multivibrador" (MVB). Este circuito primero fue inventado en 1942 y participan dos válvulas (tubos) que podrían cambiar el estado continuamente (una válvula en y el otro fuera y atrás entonces ese estado - ida y vuelta y así sucesivamente.)
Nuestra versión del circuito, llamado un "multivibrador astable", se basa en el hecho de que no hay dos transistores son exactamente iguales en sus características. Dada la naturaleza de 'reflejo' del circuito, (un condensador de 2 resistencias y un transistor por cada 'lado'), incluso cuando los componentes son exactamente los mismos valores, el circuito MVB siempre siempre comenzará con uno o el otro transistor encender primero, antes de lo otros uno puede.

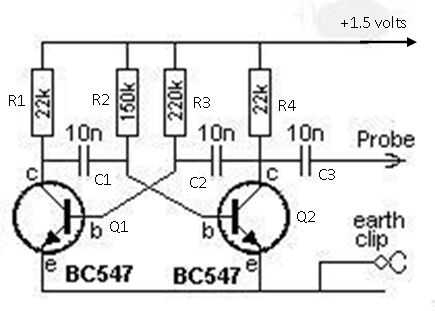

Cómo funciona:
Supongamos que ese transistor Q1 comenzará a rodar la pelota electrónica. Tiene una resistencia de carga (R1) de k 22 cablear desde su colector hasta el carril de la fuente de + 1,5 voltios. Transistor Q2 es 'off', esté 'encendido', tan will'conduct Q1 Q1' corriente de la batería - ve para arriba a través de la C - Unión de E del transistor, a través de la resistencia de carga k 22 y vuelta atrás a través de la batería + ve terminal.
Al hacerlo, colector/emisor de Q1 'conducción', pantalones cortos al final de la mano izquierda de C1 prácticamente a tierra, permitiendo que el condensador C1 iniciar la recarga a través de la resistencia de 150 k R2. Redes de resistencia/condensador (RC), utiliza una constante de tiempo, por lo que para un valor dado de R y C, se puede saber el tiempo que tarda el condensador para cargar hasta 2/3rds de su tasa de carga y almacenamiento de información posible. Al saber la respuesta a la ecuación de la constante de tiempo, podemos predecir qué frecuencia opera el multivibrador astable a.
Cuando la carga en C1 mediante R3 220k alcanza alrededor de 0,5 voltios, Q2 se enciende, y C2 comenzará a cargo de la misma manera y así sucesivamente. Condensador C3 bloqueará cualquier tensión en el colector de Q2, pero permitirá el tono audio generado al introducirse en otro circuito y volver por el cable de pinza a tierra, completando así el circuito.
Lista de partes para caja de prueba de Tic Tac
Aquí está la lista de piezas con números de catálogo Jaycar:
R1, R4 - 22k - RR 0604 x 2
R2 - 150k - RR 0624 x 1
R3 - 220k - RR 0628 x 1
Q1, Q2 - BC547 bjt - ZT 2152 x2
C1, C2, C3 - 10nF - RC 5840 x 3
Extras
1 x Junta de matriz a suite - 9562 HP - comprar la plaza grande y cortarlo en trozos más pequeños para otros proyectos.
batería de 1 x 1,5 v AAA - 9260 de PH
clip de cocodrilo x 2 - negro/rojo - HM 3020
1 x botón rojo interruptor - PB 1 - SP0710
1 x pequeño Tic Tac de la caja (¡ por supuesto!)
Varias longitudes de gancho delgado, aislado - herramientas básicas - de alambre cortadores, agudo instrumento, alicates pequeños.
