Paso 2: Cómo construir el cuadro de prueba...
Hay alguna forma de construir estos proyectos para que puedan hacer fácilmente y cometer menos errores. Generalmente es mejor instalar en primer lugar, las resistencias se montan generalmente en una posición de bajo perfil - plana contra la Junta de la matriz.
Luego montar otros componentes como los 3 condensadores y por último, los 2 transistores, ya que son los componentes de perfil más alto en el tablero. Si haces esto cualquier otra forma, puede tener éxito, pero cometer errores, así que vamos a comenzar.
La Junta de

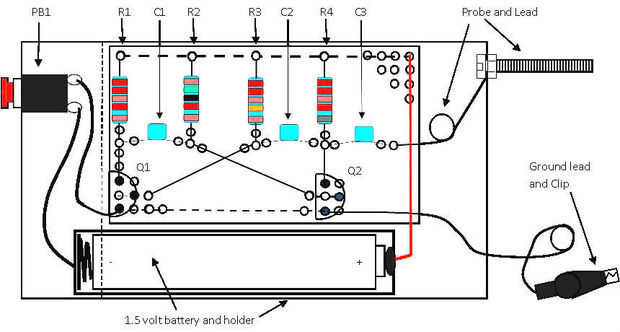

Colocar todas las piezas en una superficie limpia y a partir de las 4 resistencias, tomar R1 (22k) y su liderazgo hacia fuera los alambres del doblez en ángulo recto (90 grados) a su cuerpo, y lo mismo con las otras 3 resistencias demasiado. Inserta R1, 2, 3 y 4 donde se muestra la disposición de la Junta. Doble los outs de plomo ligeramente, para que las resistencias no caen hacia atrás otra vez cuando usted voltee la Junta para hacer las conexiones. Al insertar las resistencias, tenga en cuenta que los códigos de color se lee de arriba a abajo o de izquierda a derecha.

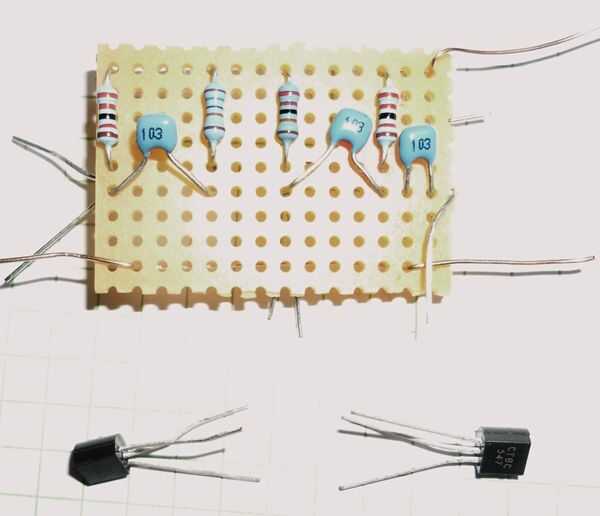

Siguiente, tomar los tres 10 nF (nano Faradio) condensadores (los pequeños azules) y donde se muestra. Esta es la parte difícil. Si usted consigue este mal, que el multivibrador no funcionará, así que fijamos en el diagrama. Hacer lo mismo como lo hizo con las resistencias - doble las puntas ligeramente hacia fuera de debajo de la Junta, para que no se caiga cuando caiga la Junta.
Por último, tome el primer transistor y prestar especial atención a sus salidas de plomo (ver diagrama anterior). Estos dispositivos deben insertarse correctamente en la placa matriz. Si instala incorrectamente les, usted podría 'pop' les internamente, y no serán buenos para su uso futuro. Mira el diagrama (mostrando una 'vista superior' de la carcasa del transistor) y splay los tres conductores ligeramente, para que se introduzca en los agujeros (marcados en negro en el diagrama), debajo de cada transistor, como se indica en el diseño, anteriormente. Doble las puntas ligeramente por debajo de la Junta, para que los transistores no caen cuando se gira el tablero, mientras que se hacen las conexiones.

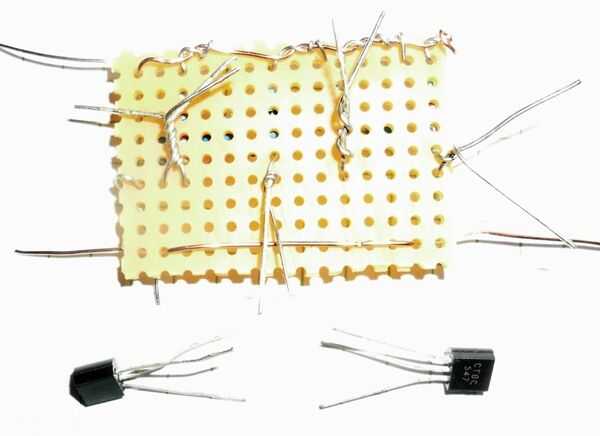

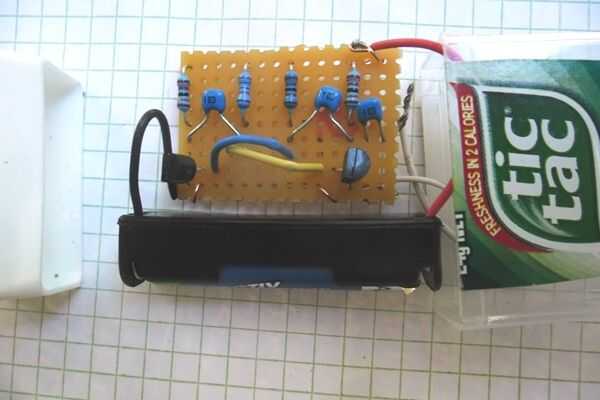

Cuando haya terminado de instalar todos los 9 componentes, comienzan en un extremo de la placa matriz (ahora encima sobre su parte posterior) y lenta y cuidadosamente, comienzan a trence los conductores donde se reúnen en un punto de Unión. Puntos comunes de Unión en el tablero se muestran como sigue:
la 'top' plomos de R1/R2/R3/R4/se unen entre sí a lo largo de la parte superior de la Junta. Puede ejecutar un solo cable sin aislamiento (debajo de la) de un lado a otro y luego conecte cada 'superior' de cada resistencia para que los cables. Unir el cable rojo del soporte de la batería hasta el final de la mano derecha del alambre.
Plomo hacia fuera los cables del 'fondo' de todos cuatro resistencias, se conectan de la siguiente manera:
R1/C1/Q1 colector - base de R2/C1/Q2 la punta - plomo base R3/C2/Q1-R4/C2/C3/Q2 base plomo - C3/sonda de plomo o sonda perno. Un segundo alambre sin aislar de izquierda a derecha en la parte inferior de la tabla (debajo de la) Conecte el conductor negro del soporte de la batería hasta el final de la mano izquierda de que los cables a una etiqueta del botón (momentáneo en) interruptor PB1 y de la etiqueta PB1, conectar otro cable hacia el alambre inferior de la tierra 'común' , en la parte inferior del tablero.
Cuando haya terminado el último lote de alambre trenzado se une, entonces puede tomar tus cortadores y recortar cualquier exceso alambres de los cables de componente. Tenga cuidado para que no corte los cables de tal manera que una combinación vendrá deshacer!
