Paso 3: Componentes de soldadura
En el diagrama anterior, los rectángulos representan los puntos de sutura de alambre, y las líneas horizontales entre ellos indican cómo el patrón que hace punto conecta (la "flota", en jerga de tejer).
Resistencia 1 = 470 ohm
Resistencia 2 = 47 ohmios
LED1 = LED radial azul 3mm
LED 2-4 = amarillo 2mm smd LED con cables axiales
Todas las puntadas que va en ellos los componentes de la lata. (Por estética, me gusta la lata todos ellos.)
Al soldar los circuitos, es una buena idea de la soldadura por altura: empiece con sus componentes de cortos y.
Cortar los cables largos de cada componente antes de que la soldadura. (Un plomo formando herramienta es ideal para esto. Ni doble los cables alrededor de un palito.)

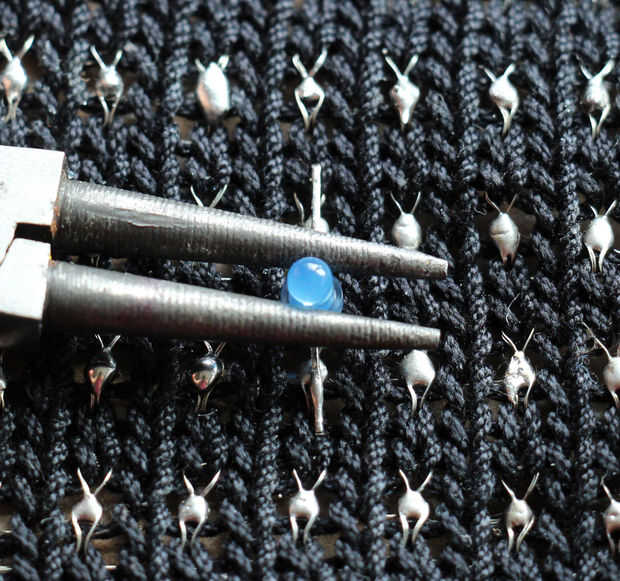

Sujetar el componente en su lugar con los alicates. Mojar su punta de hierro y calentar el cable de conexión. Debe derretir la soldadura bajo y stick. Si tira hacia arriba al retirar la plancha, sujetarlo con unas pinzas (un acero pick dental funciona muy bien para esto).
Resistencias: primero la soldadura. Ambos extremos son idénticos; es imposible poner una resistencia en el "al revés".
LEDs: LED están polarizados: como una batería, hay un lado positivo y un lado negativo. Al colocar estos componentes, el positivo de cada LED necesita estar en la 2ª fila de la parte superior. Debe conectar el cable negativo a la tercera fila. Paso 5 del circuito tejer instructable incluye detalles sobre soldar LEDs.
Cómo saber el lado positivo del LED desde el lado negativo:

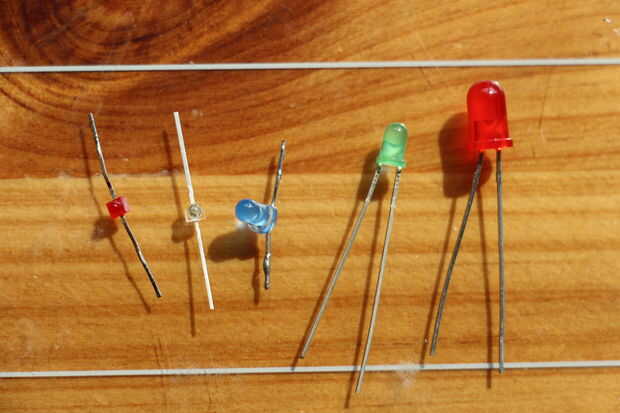

T1 (3mm) y T 1 3/4 (5mm) LED : el cable más largo es el positivo, el cable más corto es negativo. También, el plástico redondo "bulbo" es generalmente ligeramente aplanado en el lado con el cable negativo. Se puede ver el lado aplanado indicado en el diagrama del circuito. Cortaron los cables de LED, tomar un rotulador y marque la base de la más larga (positivo) de cada LED.

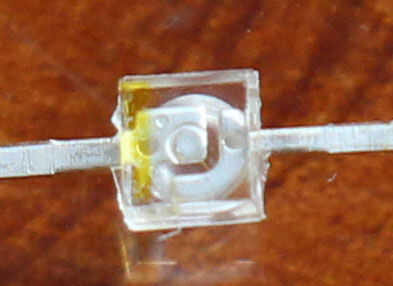

2 mm LEDs Axial :
Soporte de la batería: ambos lados de cada pestaña de la lata antes de colocar en los puntos de sutura. Asegúrese de que el positivo se suelda a la fila superior, y se suelda el cable negativo a la fila inferior. Use un marcador sharpie para colorearlo.
Interruptor: parte posterior de la lata. Coloque sobre las puntadas y colar el hierro debajo para calentar para arriba la soldadura. Empuje hacia abajo en él con una herramienta mientras haces esto.
Después de todos los componentes se sueldan, cortar alguno de los cables que se extienden más allá de los puntos de sutura.
