Paso 10: Hey, ¿qué pasa con el Jogwheels?
Jogwheels no son más que los codificadores rotatorios.
La parte difícil sólo la jogwheels es montaje. Tienes que montar en la parte inferior del panel superior lo contrario que el labio/tuerca interfiere cuando intenta hace girar.

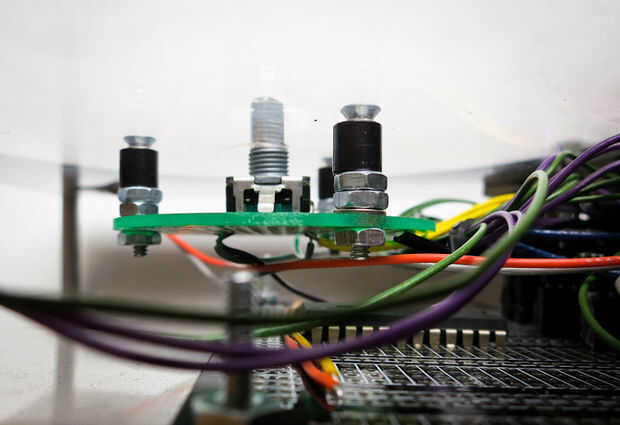

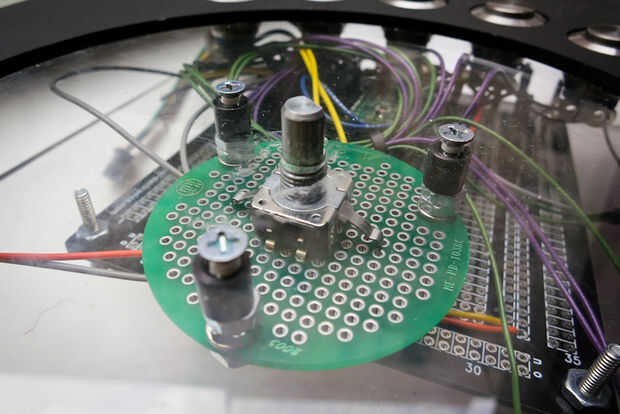

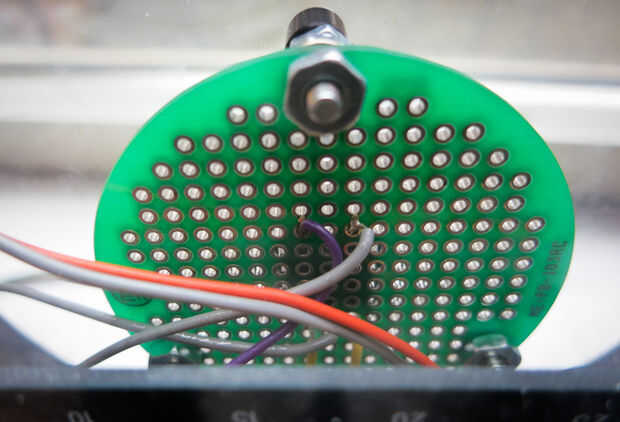

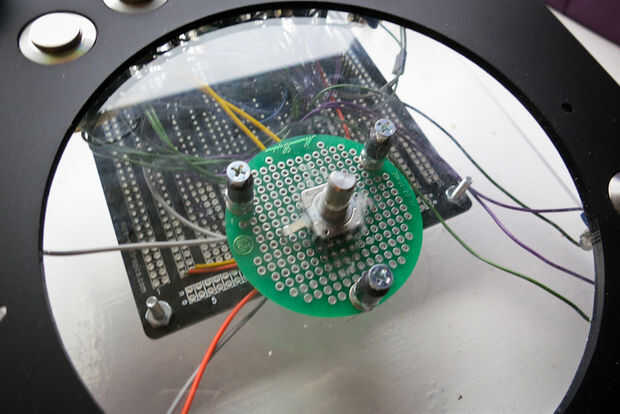

Encontré la mejor manera de montar el jogwheels es soldar el codificador a un mini PCB, y luego usando los agujeros de montaje en el PCB para garantizar el PCB/codificador para el panel superior (ver imágenes). Corte el orificio en el panel superior para ser casi exactamente el mismo diámetro (6mm) como el eje del codificador. El corte en el plato es un había ' forma para coincidir con el codificador. Claramente, podría hacer un mejor trabajo de montaje estas usando un enfrentamiento.

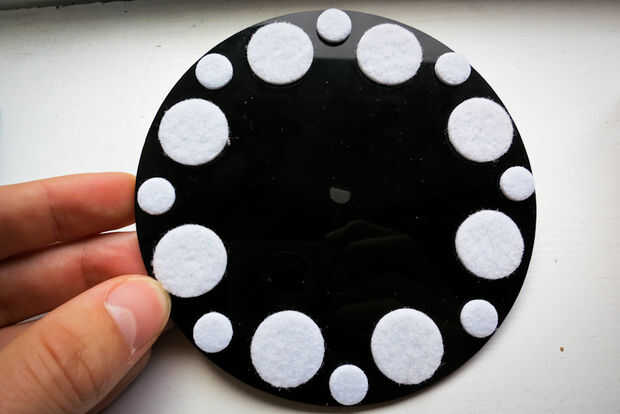

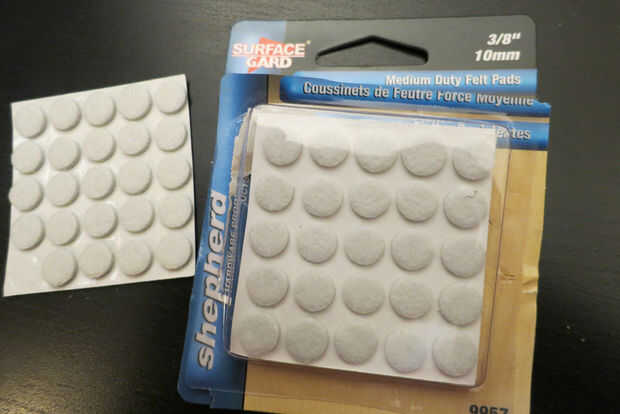

Uso fieltro pies en la parte inferior del plato para reducir la fricción.

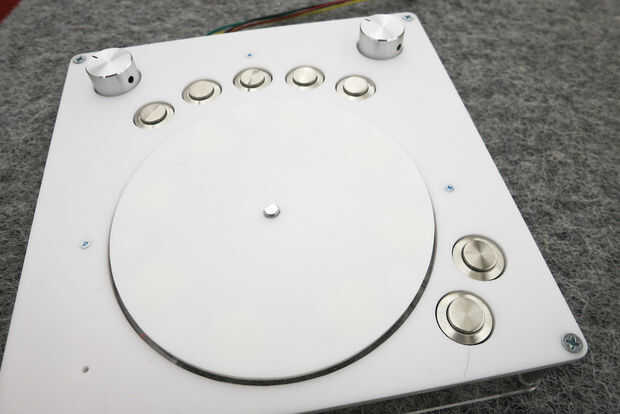

MK1 utiliza un diseño similar para las ruedas de avance lento de la madera. Trabajaron un poco mejor. El peso y el agarre (Añadida por el poliuretano) hacían más fácil de girar, casi sin esfuerzo.
Si desea que el plato más superior y capacidad de respuesta tiene un número de opciones.
-El filtro de ruido recomendado de construirlo e instalarlo en la parte inferior de la proto-board.
-Utilizar codificadores mecánicos más caros.
-Actualizar a un codificador ópticode super lujo.
Siento los codificadores Bourns recomendados junto con los filtros de ruido dan muy buena respuesta, pero no estoy scratch DJ!
