Paso 4: Prueba los componentes individuales
Este es sin duda el paso más crítico de este Instructable. Lo necesario para construir un circuito de prueba para que pueda entender cómo los componentes son conectados y utilizar con el Teensy. Este paso también cubrirá comunicación serial usando el Teensy.

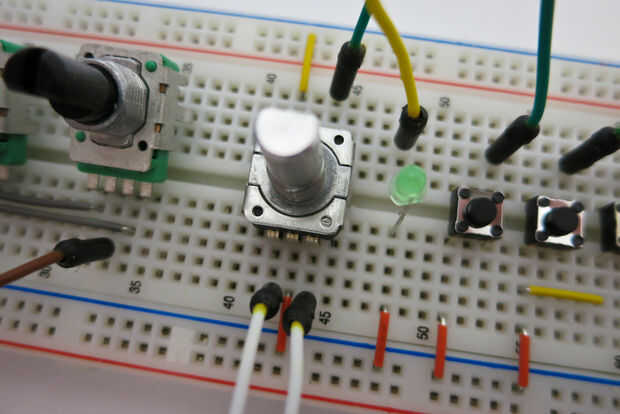

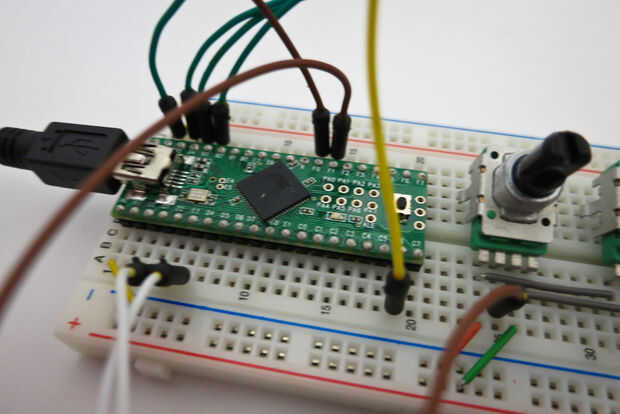

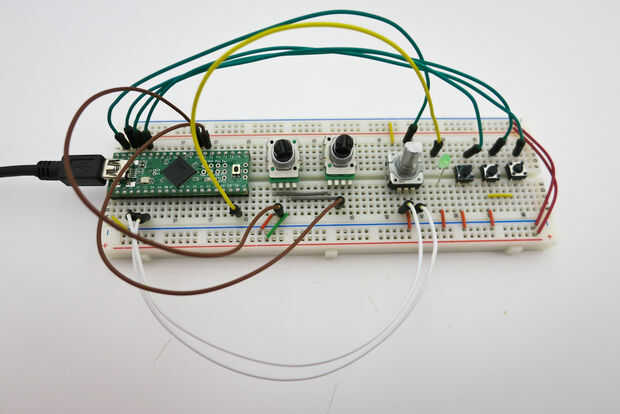

En las imágenes podrás ver una placa que tiene los siguientes componentes (de izquierda a derecha)

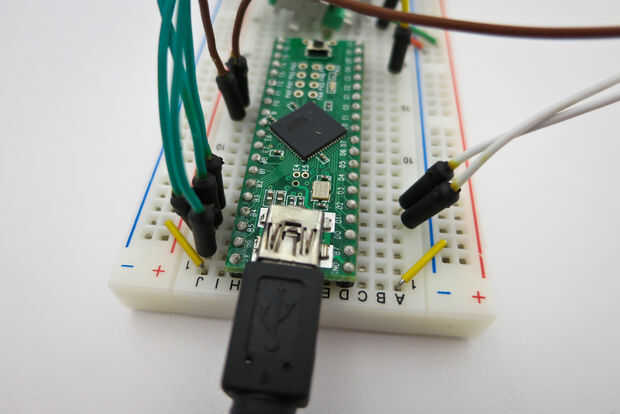

- Teensy ++ microcontrolador
- Dos potenciómetros
- Un encoder rotativo con pulsador
- Un mini LED
- Tres mini pulsadores

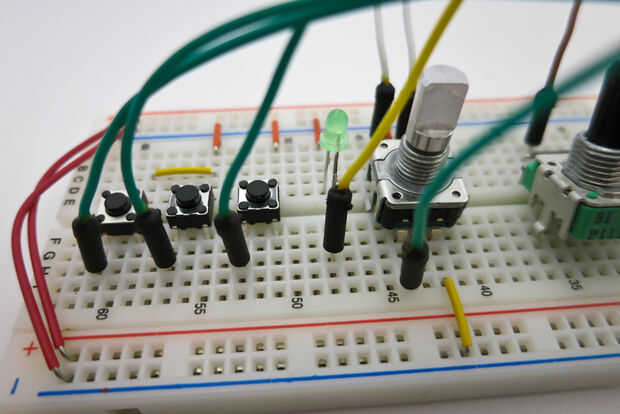

Conectar el circuito que vemos en las imágenes. Probablemente, sus pulsadores se verán muy diferentes a la mía, pero no te preocupes ya mismo - uno de los extremos a la tierra y el otro a una entrada digital conexión los pulsadores. Si tienes botones que no son respetuosos del protoboard solo soldadura algunos cables conexiones a ellos rápidamente.

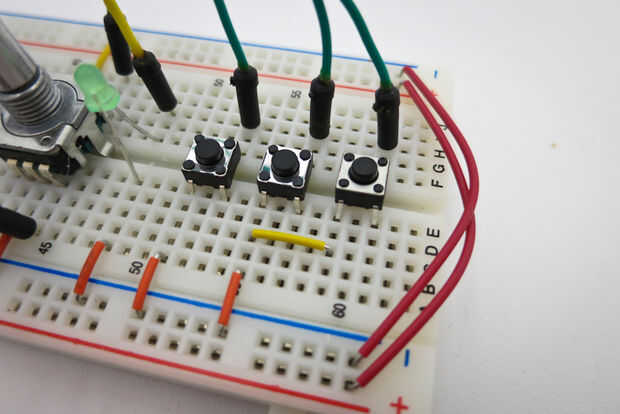

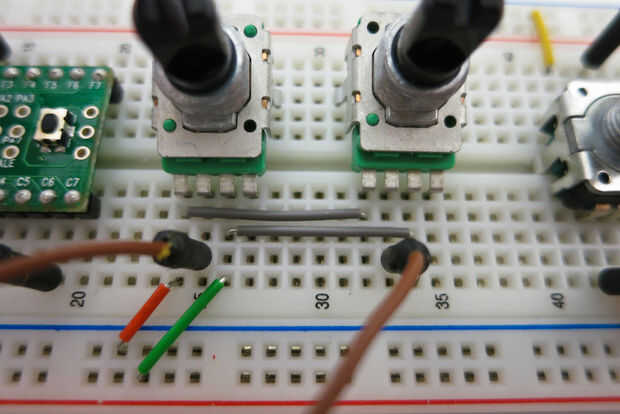

También puede notar mis conexiones entre el aspecto de botones un poco goofy (un cable amarillo). Lo hice por una razón. Muestra que en vez de conectar el pulsador a tierra directamente a la tierra vinculada a la Teensy (franja azul) se puede conectar la tierra de un pulsador al siguiente, siempre y cuando uno de los pulsadores está ligada a la tierra Teensy. Esto es importante causa cuando va a cablear los componentes en el panel de la conexión a tierra en el Teensy generalmente no es tan conveniente como la tierra de los componentes vecinos. Esta es una excelente manera de reducir el número de alambres en los controladores. También hice lo mismo para los potenciómetros con los cables gris.
Generalmente LED debe tener resistencias en serie para evitar que se queme con el tiempo. Puesto que esto era sólo un test rápido dejé la resistencia del circuito. También tenga en cuenta que LEDs están polarizados, lo que significa que tienen un poder y tierra final. Si no conectado correctamente con no iluminar o quemar.
Una vez que tengas el circuito conectado, proceder a la apertura al código. Leer los muchos comentarios dentro del código para entender lo que está sucediendo.

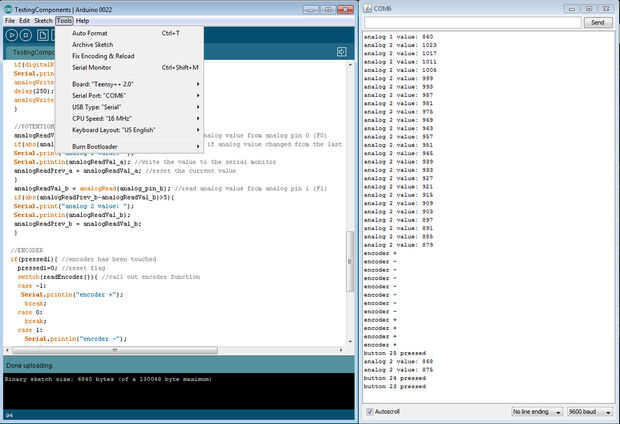

Sube el código a su Teensy ++ y lanzar al monitor serie. El serial monitor le dará retroalimentación como interactuar con los componentes: '24 pulsadas el botón', ' valor 2 analógicas: 344', ' codificador +'. Si el monitor serial es constantemente arrojando valores después de haber conectado algo incorrectamente. Asegúrese de que está ejecutando el monitor serial a 9600bps.
El LED es ajustar para que parpadee en diferentes niveles dependiendo de que botón pulses.
Antes de mover hacia el siguiente paso, asegúrese de esto funciona y entender (sin duda) Cómo conectar cada uno de estos componentes a la Teensy ++.
Todo el código se puede encontrar aquí en GitHub. Para esta sección, utilice el código bajo el título 'Prueba de componentes'. Haga clic en 'Código postal' en la parte superior izquierda para descargar.
