Paso 5: Diseño, maquetación y cuerpo.
Usted puede sospechar que soy algunos un poco artesano o algo. No, soy terrible en el trabajo con mis manos y por lo tanto debe confiar totalmente en robots de corte láser.
Ponoko es ideal para servicios de corte láser, tienen una excelente selección de material y personal super amable.

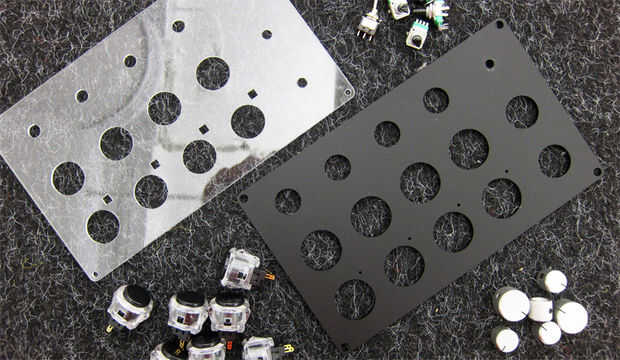

Para mi los controladores utiliza los materiales bambú Ambar 3mm, negro mate acrílico 1/8" blanco mate acrílico 1/8", Acrílico transparente 4.5 mmy Acrílico claro de 3 mm.

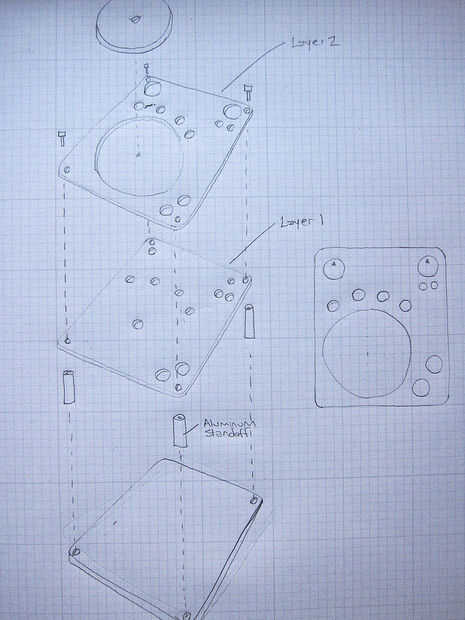

En el diagrama anterior, verá el bosquejo de mi diseño de tres capas. Este método de diseño permite componentes estar hundido en. A continuación es la descomposición de las capas para las cubiertas y el sampler.
- Capa 1: Acrílico claro de 3mm
- Capa 2: Mate 1/8"
- Fondo: Acrílico limpia 4,5 mm
- Plato: Materia 1/8"

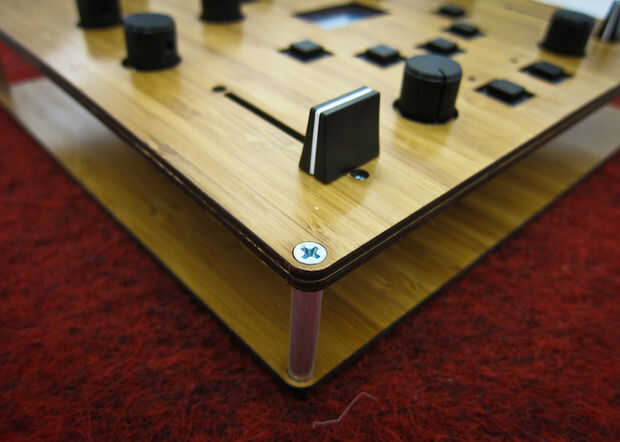

El mezclador de bambú también utiliza un diseño de tres capas. Cada capa es de bambú.
Diseñé mis diseños en Adobe Illustrator (gratis un mes de prueba). Hay muchas otras opciones de software disponibles, sólo asegúrese de que pueden exportar el documento de tipo PDF requiere de Ponoko (Inkscape es freeware). Al usar illustrator Asegúrese de cambiar las unidades a milímetros y agregar una cuadrícula para ayudar en el diseño/espacio.
Consejos de diseño muy muy muy muy muy útil muy (que ojalá que alguien me hubiera dicho)
- Más importantes: No masificar la placa! Deje mucho espacio entre componentes. Creo que a minimalista. Aunque su Teensy ++ tiene gran cantidad de entradas disponibles es una tontería tratar de hacer uso de todos ellos. Es mejor empezar a crear más módulos en lugar de hacinamiento una sola tarjeta. Conexión será una pesadilla si tu masificar la Junta.
- No inicie su diseño y corte hasta que tenga los componentes en sus manos.
- Un botón de cambio es una gran manera de reducir el número de pulsadores. Se recomienda utilizar un botón de cambio. Cuando mantiene pulsado el botón shift, todos los botones en el tablero entonces enviará un mensaje diferente duplicando así el número total de mensajes botón disponibles en el controlador.
- Si usas acrílicos no mate en la cara frontal fácilmente cubrirse con manchas.
- Todo el material de madera requieren una capa de poliuretano (o algún equivalente).
- La aguafuerte es posible (aunque no usó en mi diseño).
- Si usted diseña su cara frontal para ser grande, habrá indeseables de flexión en el centro cuando usted contratar a un pulsador. Mantener sus módulos de un tamaño razonable. Mi mezclador es 230x230mm.
- El bambú es más flexible que el acrílico. El acrílico es bastante rígido.

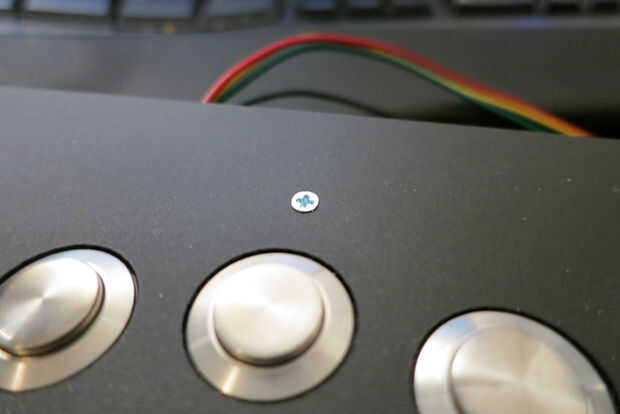

- Para reducir la flexión puede Agregar pequeños pernos que unen la capa uno y dos (ver imagen).
- No trate de unir las dos capas superiores.
- Al crear el diseño necesita hacer referencia a la hoja de datos constantemente para asegurar sus recortes coinciden con los componentes.
- Si el corte de componentes específicos dimensiones da, es mejor aumentar el tamaño de 0,1 mm. Por ejemplo, los potenciómetros rotativos tienen un diámetro interior de 9mm, así el recorte debe ser 9,1 mm.
- Errores en el corte por láser pueden conseguir costosos así que asegúrese de comprobar su diseño varias veces antes de enviarlo.

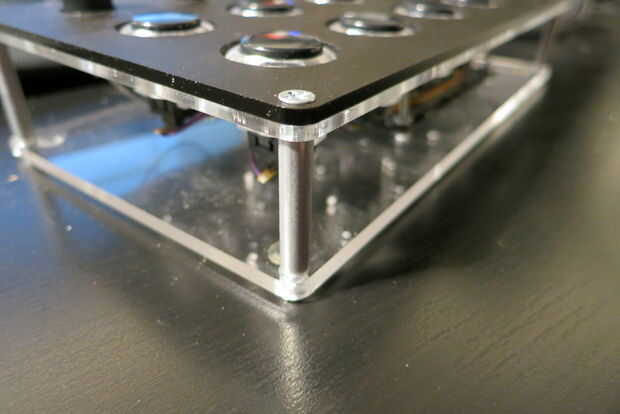

- Las capas superiores e inferiores se pueden espaciar con separadores de aluminio.
- Hice los separadores en la parte delantera ligeramente más corta que las de la espalda a creado una cara frontal inclinada.
- Se puede 3D imprimir algunos rincones personalizados (shapeways, ponoko, imaterialise) y añadir las paredes a su diseño, tanto como hizo en MK1. Personalmente, prefiero el diseño de la pared no realza el estética DIY y reduce los costos.
- La brecha entre el cuerpo del potenciómetro de corredera y perilla deslizante debe medirse cuidadosamente para asegurarse que habrá suficiente espacio para la barra deslizante se deslice.
- Si usted está usando bambú, recomiendo usar 3 capas para la parte inferior en vez de capa. Es una buena idea utilizar un fondo pesado gruesa para todos los módulos.

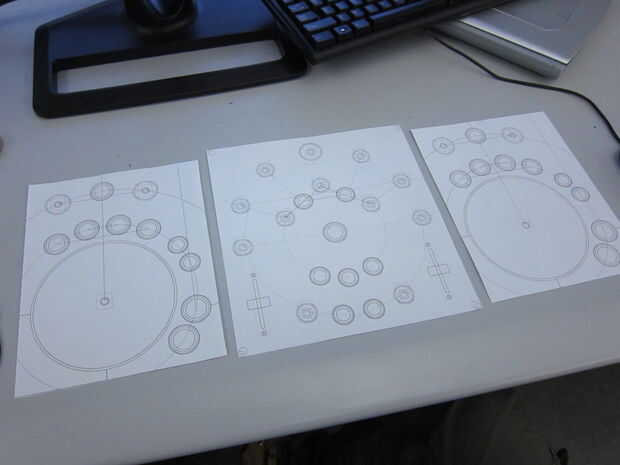

- Imprimir tu diseño en papel antes de corte por láser para conseguir una sensación para el espacio.
- Preste especial atención a la altura de sus componentes. Los que son demasiado altos hará que su controlador abultado y extraño.
- Al utilizar el software, diseño de las tres capas a la vez entonces separar las capas antes de cortar (ver pdf adjunto).
Ser creativo y divertirse con el diseño!
He adjuntado los archivos PDF para el mezclador a este documento. Recomiendo no copiar estos recortes ya que es mejor hacer su propio diseño personalizado.
