Paso 8: Montaje del PWB
Entender el PCB desnudo

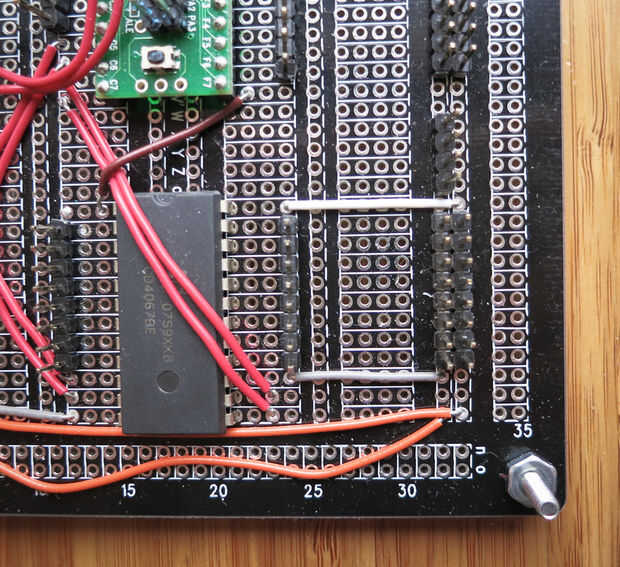

Lo primero y más importante a entender es que los agujeros en la PCB desnudo están conectados uno al otro. Aviso que son cuadros de líneas blanco esbozando algunos de los agujeros. Estos contornos identifican que los agujeros se conectan entre sí. Aunque ninguno de los agujeros conectado desde el exterior, las que son descritas por una caja blanca, están unidas internamente. Tan si usted soldar las dos conexiones dentro de una caja, pensar esto como esas conexiones de soldadura directamente juntos. Siga la + 5V y tierra conexiones de Teensy ++ tablón y observe cómo ambos la tierra poder ser conectados alrededor de todo el perímetro de la Junta. Los cables naranja en la parte inferior de la Junta de envían energía y tierra de un lado de la Junta a la otra.
Pines de cabezal
También estarán preguntando qué son todos estos pernos encabezado empujando hacia fuera. Bueno, es simple, los pines son los que nos 'snap' nuestros cables a usar la carcasa de plástico prensado. Adjunto imágenes para el PCB completo recomendado. Este PCB hace uso de cada Teensy ++ pin, así como el CD4067BE multiplexor. Ninguno de mis módulos utiliza cada pin Teensy ++. Esta tabla fue construida como un ejemplo. Por ejemplo, si tuvieras 10 pulsadores y 10 potenciometros que desea conexión, necesita un total de 50 pines de cabecera. Cada pulsador requiere pin de una rúbrica que conectado a la tarjeta y otra que conecta a tierra (total 20). Cada potenciómetro es necesario un jefe que conectado a la Junta, uno a tierra y otro a la energía (total 30). Podría reducir el número de pines de cabecera necesitadas para conectar el tierra y el poder de los componentes juntos.
CD4067BE

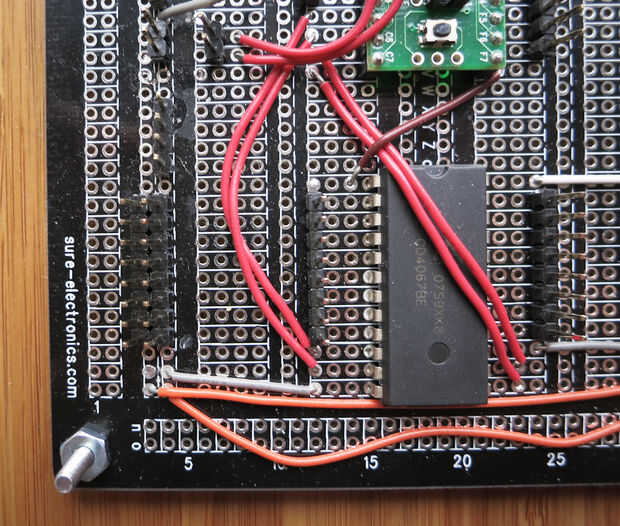

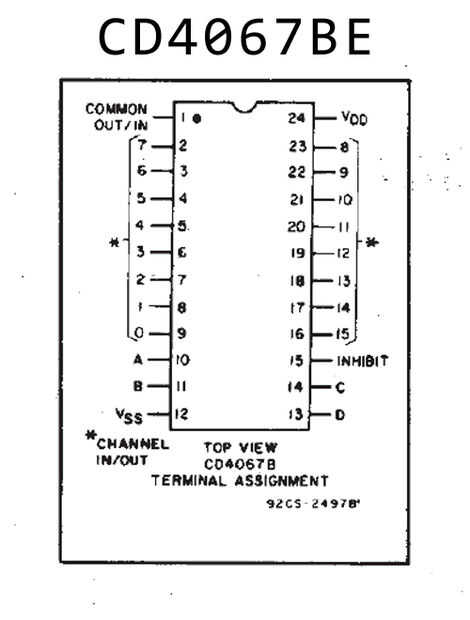

Muy bien diablos ¿qué hace este chip CD4067BE ? Es una buena pregunta. Como usted probablemente ha notado desde el diagrama de configuración de pin Teensy ++ sólo tiene ocho entradas analógicas. Huy! En algunos casos (como mi batidora) necesita más de ocho entradas analógicas. El CD4067BE fácilmente añade 16 analógicas de entrada a la placa. El rojo cuatro cable vinculados entre el Teensy ++ y CD4067BE permiten la Teensy ++ a la CD4067BE que de los 16 pines quiere leer. El marrón entonces envía la información para esa entrada de la CD4067BE a Teensy ++ analógica. Así que si necesita ocho entradas analógicas o menos, no necesitará agregar el CD4067BE a su PCB. Dicho esto, es bueno tener en su PCB por si más adelante desea agregar más entradas analógicas. El CD4067BE chip sólo costos ~ $1,50.
Resistencias en la parte superior derecha del tablero.

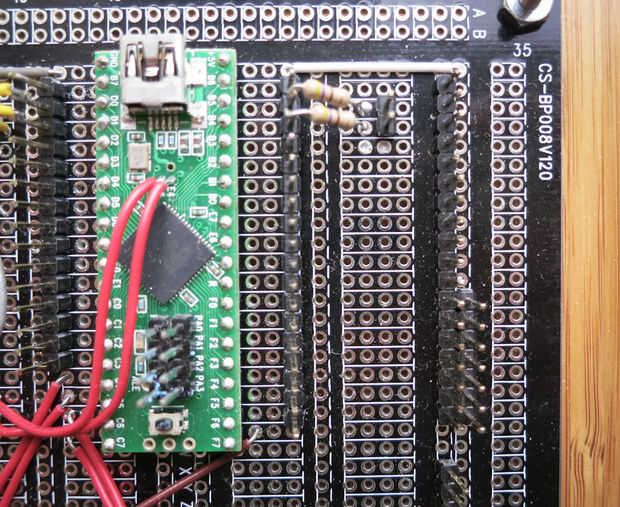

Esta es la tabla que utilicé para mi batidora, que incluye dos LEDs en la interfaz. Es importante que utilizar resistores en serie con sus LEDs queman tus LEDs. Distintos colores o tipos de LEDs requieren valores de resistencia diferentes generalmente alrededor de 200 ohmios - 500 ohmios. Verifique en línea que han juntado la resistencia correcta con su LED. Usted notará que soldar un extremo de la resistencia directamente al pin de cabecera. Esto era un poco feo. Es mejor no incluir pasadores de cabecera donde LED estará conectado y en su lugar soldar estas resistencias directamente en el PCB. Tanto trabajo, este último sólo se ve un poco mejor.
Módulo I2C -> comunicación de módulo

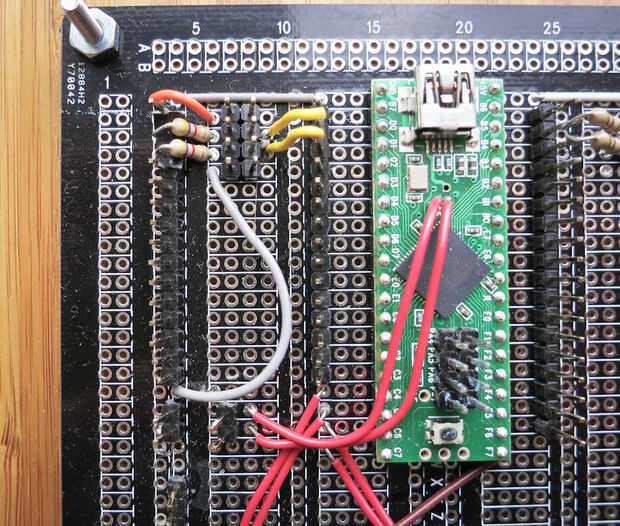

En la esquina superior izquierda podemos ver las conexiones necesarias para I2C: planta de poder (naranja), (gris), SDA (amarillo), SCL (amarillo), incluso si sólo va a crear un módulo todavía recomendamos agregar estas conexiones para uso futuro. Es importante tener en cuenta que esta es la configuración I2C para el módulo principal. El módulo maestro requiere dos resistencias de ohm kilo 4,7 conectadas entre SDA/SCL y el poder. Los otros módulos (esclavo) no requieren de estas resistencias, es decir, los módulos esclavos parecer idénticos a este diagrama excepto son simplemente sin las dos resistencias (ver paso 12 para obtener más información).
Teensy ++ internos pernos
Te darás cuenta ocho cabeceras y dos cables que salen de la tarjeta de adolescentes ++. Esto es porque algunos de los pines en la placa Teensy ++ (por cualquier razón) se encuentran internamente. Tenemos que añadir estos encabezados/cables por lo que podemos acceder a estos pines.
Snap en Teensy ++

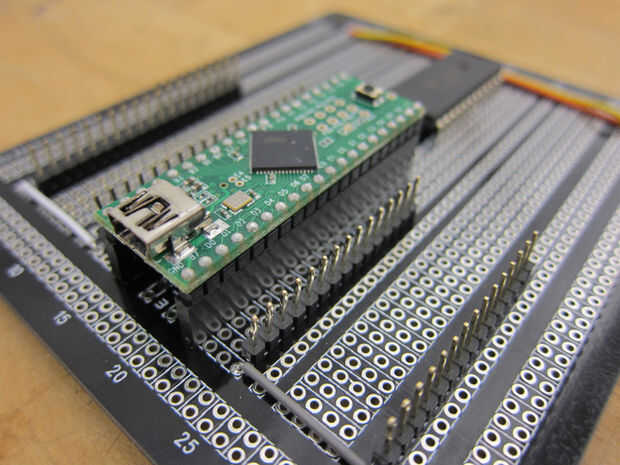

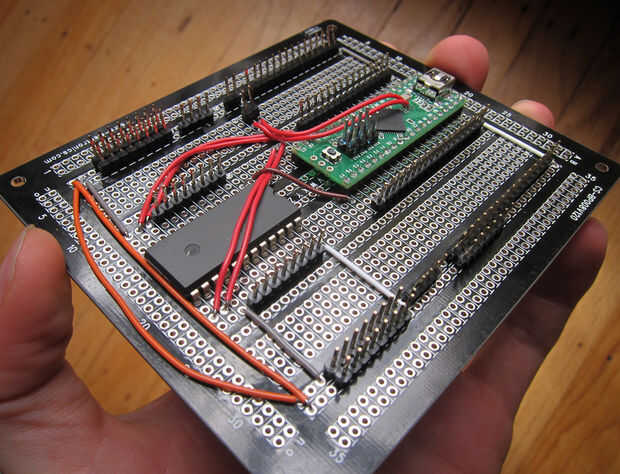

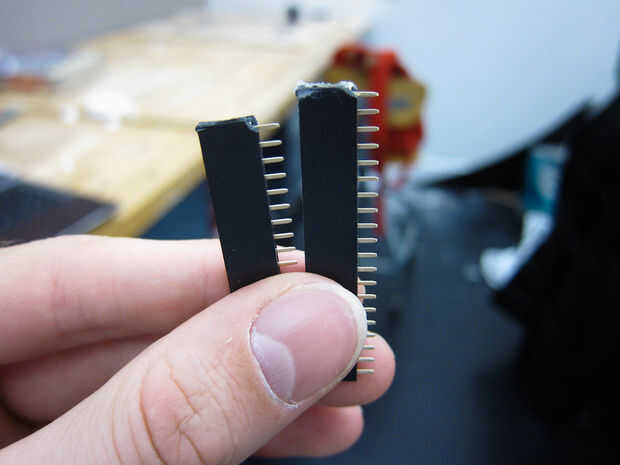

Las dos últimas imágenes muestran una manera alternativa de conectar el Teensy ++ a la PCB. Si algo se rompe en la placa Teensy ++ es extremadamente difícil de eliminar de la PCB. Cortando con cuidado los encabezados femeninos a la longitud apropiada podemos crear un puerto que Teensy ++ quede bien. También podría hacerlo para el CD4067BE. La desventaja a esto es que aumente su altura. De mi mezclador soldado Teensy ++ directamente a la placa (ver imágenes). En todos mis módulos conecté el Teensy ++ a través de cabezales femenino.
Para soldar la PCB
El video (paso 6) muestra cómo la soldadura en el PCB. Asegúrese de que cada conexión tiene un bonito cono de fijación de la soldadura. La soldadura no debe nunca puente de dos orificios/conexiones de lo contrario puede tener serios problemas.

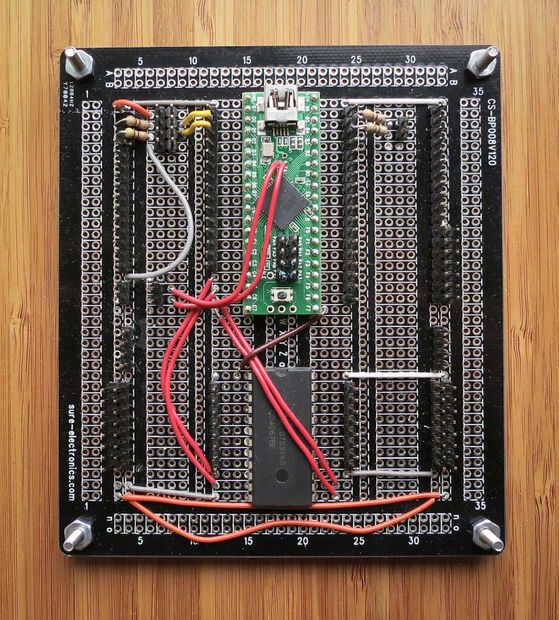

Bueno eso es todo lo que necesitas saber. Siga cuidadosamente los diagramas y construir su tabla. Puede construir la tabla completa (exactamente como lo ve), o si usted tiene una idea mejor lo que está sucediendo aquí, añadir pins de cabecera sólo donde usted los necesita. En este último caso, asegúrese de que usted ha planeado hacia fuera donde cada componente se conectará a la Junta antes de soldar. Saber qué tamaños de prensar cajas tienes disponibles para ayudar a plan hacia fuera el diseño de la cabecera; es decir, si sólo tiene cubiertas de prensado de 1 x 4 sería una tontería soldar cinco o seis cabeceras vecinas (leer el siguiente paso para entender mejor). Personalmente, aconsejaría solamente construir la Junta completa que se muestra en las imágenes.
es un soplado imagen del PCB.
Aquí es el siguiente nivel de PCB, el monstruo Teensy. Esta cosa va a ser super slick.
