Paso 2: Agregar Control Simple--etapa 1
Voy a añadir los componentes de control en etapas explicando como ir.
Hasta ahora he tengo utilizado el centro aprovechado bajo voltaje de la bobina del transformador y ahora el otro devanado se trae en juego. Esta bobina sirve como la entrada de la red cuando el transformador se utiliza en aplicaciones normales.
He conectado un puente rectificador de onda completa a través de esta bobina para rectificar el voltaje alterno generado por la acción del ladrón de Joule. Este voltaje alterno es asimétrica y va a ser una peculiar forma de onda y un puente rectificador asegura que conseguir el mejor rendimiento de voltaje positivo independientemente que ronda nos conectamos a la bobina.
El puente rectificador es una frecuente configuración electrónica y he hecho aquí de diodos IN4004 individuales como algunos tenia a mano y las tensiones generadas por el circuito son bastante bajas.

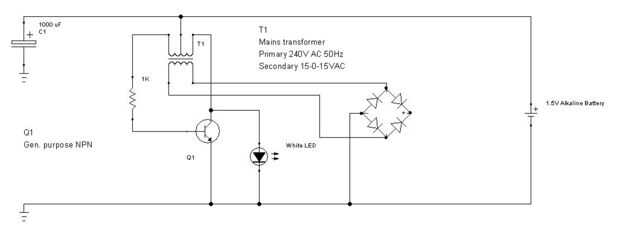

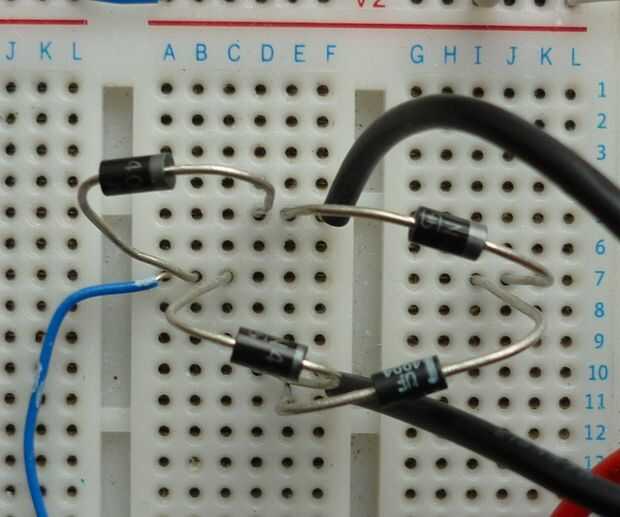

El diagrama del circuito en la primera imagen muestra nuestro progreso hasta ahora y la segunda foto muestra un cierre para arriba del puente. El anillo blanco de los diodos indica el cátodo donde aparece el voltaje positivo.
El cable azul conecta el lado negativo del puente a la tierra fuera del cuadro.
