Paso 4: Agregar Control Simple--etapa 3--cerrar el bucle

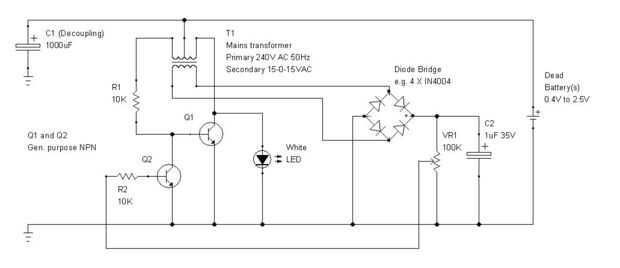

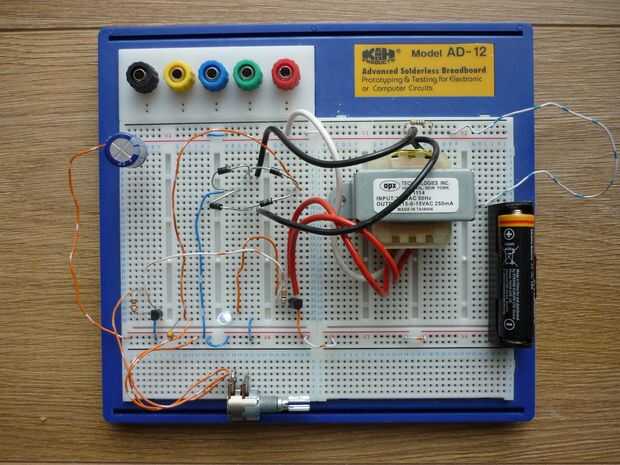

Aquí vemos el circuito final. El esquema del circuito es en la primera foto y el diseño de la placa se muestra en la segunda.
R1 es el resistor conectado a la base del transistor oscilador Q1 y nota que se ha aumentado a 10K.
Se añade un segundo transistor de uso general NPN Q2 con el colector conectado a la base de Q1, el emisor a tierra y la base para el limpiaparabrisas del potenciómetro a través del resistor de 10K R2. Las funciones del circuito de alimentación de voltaje positivo de nuevo desde el puente rectificador a Q2 que se activa reduciendo así la amplitud del oscilador. La Unión base/emisor tiene un umbral de aproximadamente la mitad de un voltio y Q2 no conduce hasta que se supera este umbral nos da una forma muy cruda de control que es adecuada para nuestro propósito. Un diodo Zener daría una función nítida pero el circuito tiene que generar suficiente voltaje para que sea conducta, dicho esto, los diodos Zener están disponibles hasta 1,8 voltios o así y vale la pena experimentar con.
La salida del LED puede ser controlada por el ajuste de potenciómetro, pero sólo hasta un nivel dictado por lo que la batería le dará y no espera una pila de voltios 0.5 darle un reflector! Por otro lado una nueva célula de litio AA puede dar una luz muy brillante en realidad.
