Paso 2: La cámara, la placa de soporte de cámara y un engranaje de gusano para moverlo

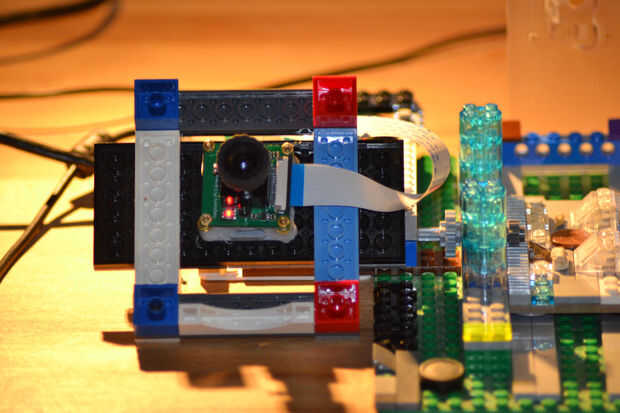

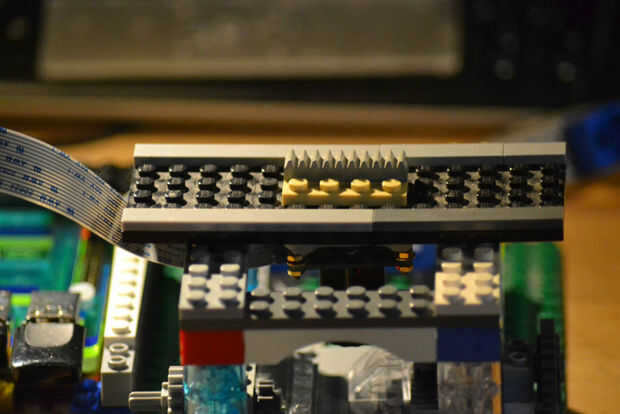

La cámara se fija en una placa de 4 x 4 titular que fue unida a una placa grande de 6 x 14 con dos filas de tiras planas y una cremallera en la parte superior. Esto se basa y movimientos, en dos tiras planas que se colocan en el marco del microscopio. La placa de la cámara es movida por un engranaje de gusano.

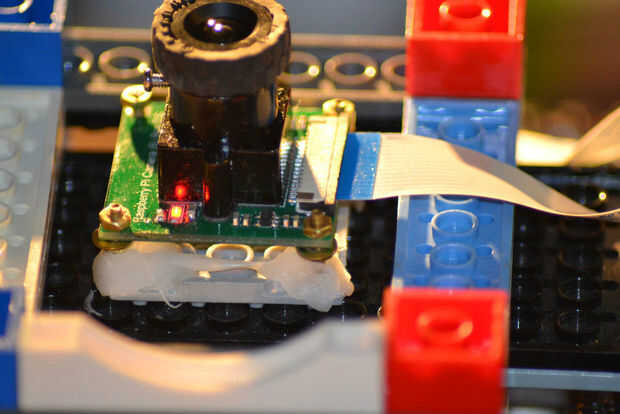

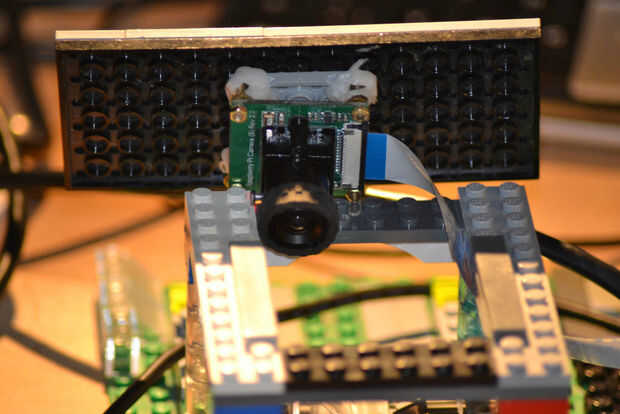

Cuatro tornillos de 10mm M2 se fijaban a la cámara con dos tuercas. Relatives fue necesario ampliar cuidadosamente los orificios de la cámara s PCB 2 mm. La función de los tornillos espaciadores, que son probablemente necesarias como la cámara produce calor, y esta construcción permite quitar la cámara y aplicar los ajustes de menor importancia a la posición de la cámara. Pegué los tornillos a una placa de 4 x 4 que había sido flatend en las esquinas. La placa de 4 x 4 con la cámara fue entonces unida al centro de la placa más grande.

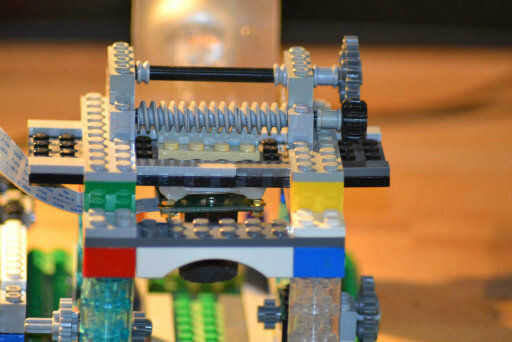

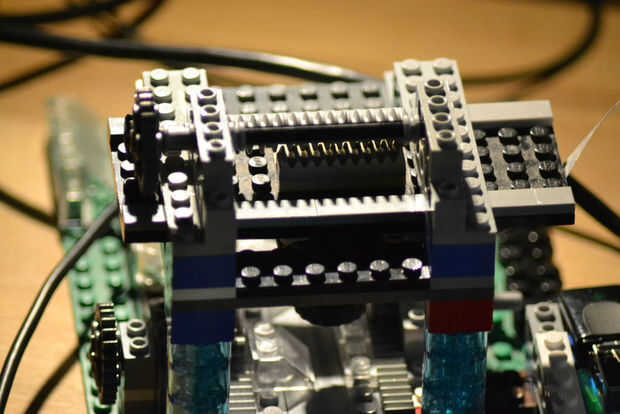

La placa de la cámara se mueve por un simple engranaje de gusano. Esto permite un movimiento relativamente preciso y fija la cámara en su posición definida. Para el ajuste más fácil y más precisa se implementó un engranaje con una rueda más grande de la vuelta.

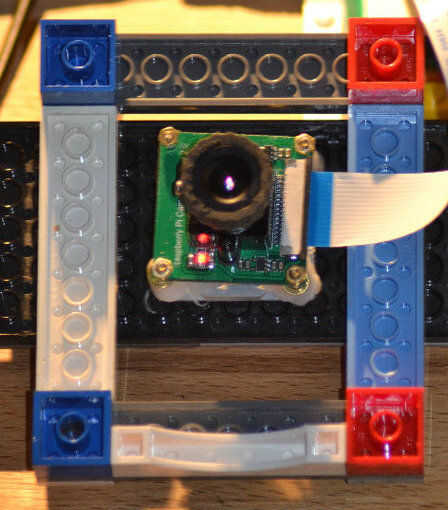

Girar la lente para cambiar el foco de la cámara es un poco difícil. Por lo tanto, he modificado una rueda de goma LEGO, por lo que ahora se adapta a la vivienda de la lente (14 mm de diámetro). La rueda hace mucho más fácil girar la lente y ajustar el foco.
Para ajustar la distancia entre cámara y objeto que usted puede ya sea modificar la longitud de las columnas, agregar o quitar ladrillos de bajo perfil y estándar o usted puede poner algunos ladrillos en el objeto, o ambos. La distancia entre la lente de la cámara B, que tiene una distancia focal de 6mm, y el objeto es de unos 8 mm. La lente de la cámara F, con una longitud focal de 3,8 mm tiene un aumento más pequeño, pero puede moverlo más cerca al objeto.
