Un módulo de relé DIY kit interruptor del aplauso popular (4 / 9 paso)

Paso 4: Fijar SPDT switch, 2 terminal de tornillo de perno y optoacoplador PC817

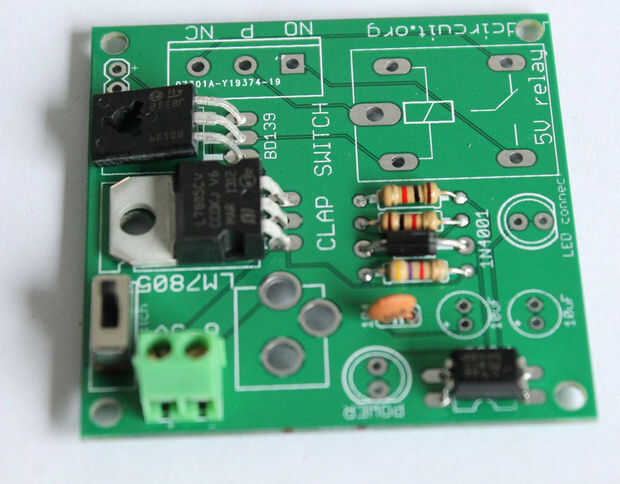

Interruptor SPDT se utiliza para conectar/desconectar el circuito. borne de tornillo de 2 pines se utiliza para conectar la fuente de alimentación. Puede conectar una batería de 9V con conector snap 9V. El LED dentro del optoacoplador PC817 activa su transistor de la foto interna y que eventualmente se enciende el transistor BD139 para activar el relé en el circuito.
