Paso 2: Conexiones de protoboard

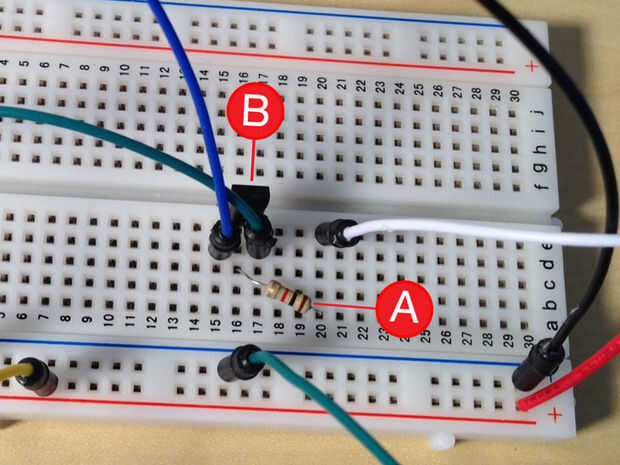

Tenemos dos componentes en el protoboard: un transistor (B) que actúa como un interruptor, que permite crear Kinoma para encender y apagar la fuente de alimentación de alto voltaje al solenoide y resistencia 1 kilohm (A) para limitar el camino de GPIO de Kinoma Create a tierra.
Conexiones de
- GPIO de Kinoma crear a 1 kilohm resistencia Base pata del transistor.
- Pierna de emisor del transistor al carril de tierra de la protoboard (terreno común entre la batería y Kinoma crear).
- Pierna de colector del transistor a tierra parte del protección diodo/solenoide.
