Un orador de plasma confiable (6 / 9 paso)

Paso 6: Eliminar el GDT

Usted debe asegurarse de que el GDT es fases correctamente. Eliminación es la dirección de los bobinados del transformador. Asegúrese de que una bobina de salida se invierte; Esto invierte la señal que pone hacia fuera. El propósito del GDT es aislar a los mosfets de la viruta.

Los mosfets se supone que "flip flop"--uno se enciende como la otra se apaga. Esto significa que las señales de puerta de los fets se suponen que son opuestos. Si las señales de ambos son iguales, ambos los mosfets encienda al mismo tiempo y corto circuito o posiblemente explotar.

Usted quiere una señal invertida y hacer usted invierte una bobina; invierte la señal.

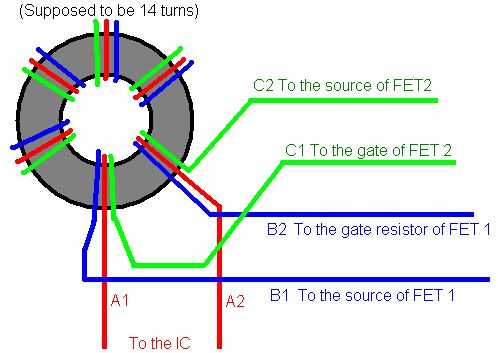

Un cuadro explicará mejor lo que estoy hablando.  También, asegúrese de que el alambre en el medio es el que está conectado a la IC.
