Paso 1: El plan

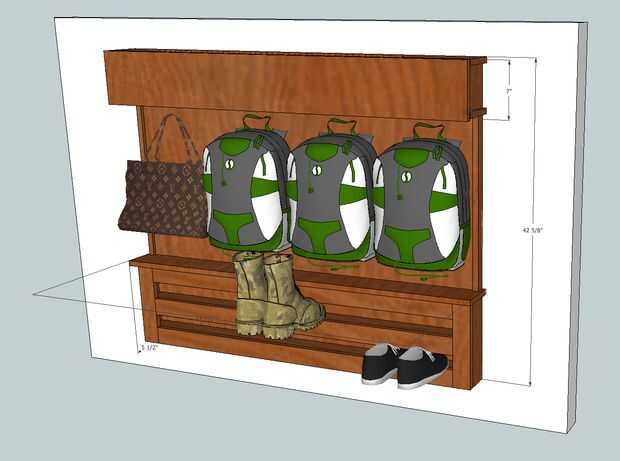

Una nota sobre cómo he usado Sketchup aquí: dibujé cada tablero individual, consulta la tabla para tablero real dimensiones (porque 1 x 3 no es 1 pulgada por 3 pulgadas y 3/4 x 2,5 pulgadas).
América del norte madera blanda tallas de madera de construcción dimensionales (fuente: http://en.wikipedia.org/wiki/Lumber)
| Nominal (pulgadas) | Real | Nominal (pulgadas) | Real | Nominal (pulgadas) | Real |
| 1 × 2 | 3⁄4 × 1 1⁄2 pulg (19 mm × 38 mm) | 2 × 2 | 1 1⁄2 × 1 1/2 en (38 mm × 38 mm) | 4 × 4 | 3 1/2 x 3 1/2 en (89 mm × 89 mm) |
| 1 × 3 | 3⁄4 × 2 1⁄2 pulg (19 mm × 64 mm) | 2 × 3 | 1 1⁄2 × 2 1⁄2 en (38 mm × 64 mm) | 4 × 6 | 3 1/2 × 5 1/2 en (89 mm × 140 mm) |
| 1 × 4 | 3⁄4 × 3 1/2 pulg (19 mm × 89 mm) | 2 × 4 | 1 1/2 x 3 1/2 en (38 mm × 89 mm) | 6 × 6 | 5 1/2 × 5 1/2 (140 mm × 140 mm) |
| 1 × 6 | 3⁄4 × 5 1/2 pulg (19 mm × 140 mm) | 2 × 6 | 1 1⁄2 × 5 1/2 en (38 mm × 140 mm) | 8 × 8 | 7 1⁄4 × 7 1/4 en (184 x 184 mm) |
| 1 × 8 | 3⁄4 × 7 1/4 (19 mm × 184 milímetros) | 2 × 8 | 1 1⁄2 × 7 1/4 en (38 x 184 mm) | ||
| 1 × 10 | 3⁄4 × 9 1/4 (19 mm × 235 mm) | 2 × 10 | 1 1⁄2 × 9 1/4 en (38 mm × 235 mm) | ||
| 1 × 12 | 3⁄4 × 11 1/4 pulg (19 mm × 286 mm) | 2 × 12 | 1 1/2 x 11 1/4 en (38 mm × 286 mm) |
Así, cuando estoy feliz con el diseño, podría tirar a piezas virtualmente y saber qué tipo de tablas te necesito, cuánto cada uno debe ser y cuántos sin cortar tableros comprar.
Estoy utilizando madera ' blanca', que es un madera blanda que no se trata de putrefacción. Creo que es el abeto. En general, las longitudes estándar de estos tableros son 4, 6, 8, 10 y 12 pies. He intentado planificar mi diseño alrededor de estas dimensiones para evitar residuos, pero no era especialmente acertado! Hay demasiadas variables para un hombre inexperto manejar.
Cada tipo de junta en el segundo gráfico es de color según sus dimensiones nominales. Abajo está la lista de corte. Tenga en cuenta que algunas dimensiones, marcadas con ~, acabaría por ser cortado para adaptarse lo más posible en un lugar existente, en lugar de medir con una cinta métrica y cortar. Nadie quiere medir una pieza de madera 22 57/64" de largo.
1 1 x 8, ~ 53,5" largo
3 1 x 6, 53,5" de largo
2 1 x 6, 5.5" de largo
2 1 x 4, ~ 12" largo
3 1 x 3, ~ 51" largo
3 1 x 3, 47,5" de largo
2 1 x 3, 12" de largo
3 1 x 3, 5.5" de largo
2 1 x 2, ~ 23" largo
1 1 x 2, ~ 51" largo
madera contrachapada de 3/4", 42" de alto x ~ 51" amplia (el dibujo dice 41 7/8" de alto, pero eso es simplemente tonto. La dimensión no es crítica en esta aplicación, y 42 es simplemente más fácil).
El costo de la madera se terminó en $43. Tenía la madera en mano, sin embargo.
También necesarios para este proyecto:
Un serrucho de energía
Una plantilla de agujero de bolsillo
1 1/4" pocket tornillos de agujero (cuya longitud es específica para material grueso de 3/4")
