Un ornitóptero (2 / 3 paso)

Paso 2: Alas y mecanismos de la aleta

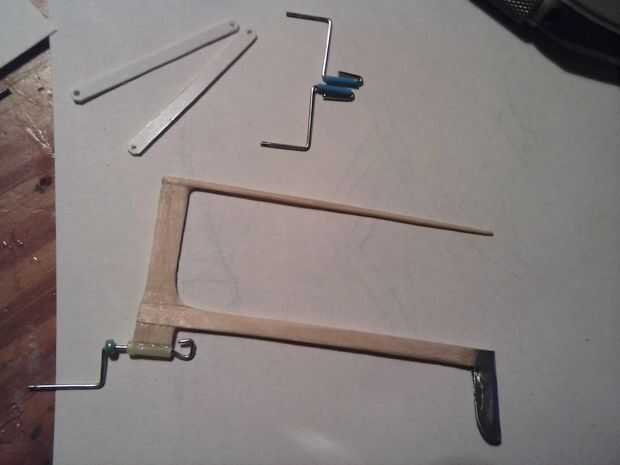

Para hacer las bisagras para las alas, doblar 2 pins/piezas de alambre en los años 90 * formas de "Z" de la curva en el primer cuadro. Uso de la costilla del ala debajo de ellos para la escala, es importante que son una cierta distancia y deben ser doblados en exactamente los mismos lugares o el mecanismo de completado no será capaz de girar. A continuación, inserte el extremo más largo de cada uno en su propio tubo y doblar el alambre/perno de exceso al lado que se muestra. No dejes que esta parte toque el tubo y asegúrese de que la parte del alambre de la bisagra se puede mover fácilmente en el tubo de prueba. Si no es así, entonces su ornithopter puede detener el aleteo en un momento incómodo en el ciclo de ala vuelta y crash.

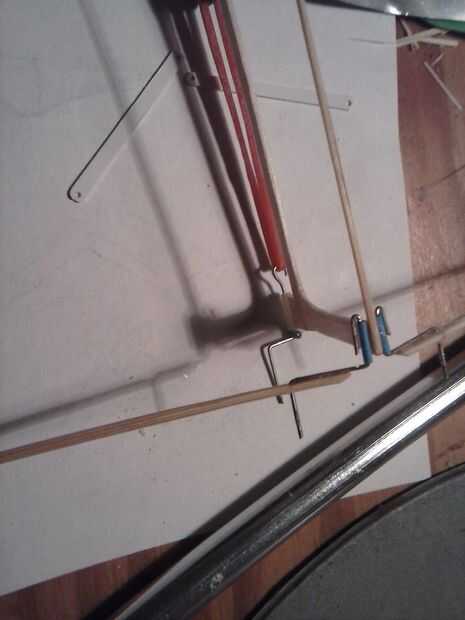

Pegar dos de ellos en lados opuestos de la parte superior del "mástil" con el extremo del cable que sobresale hacia adelante. Asegurar que se pegan los tubos principales y paralela a la costilla de la viga (véase el cuadro 4 para la referencia). PERMITA QUE CUALQUIER PEGAMENTO DENTRO DE LOS TUBOS O EN LAS PIEZAS DE ALAMBRE.

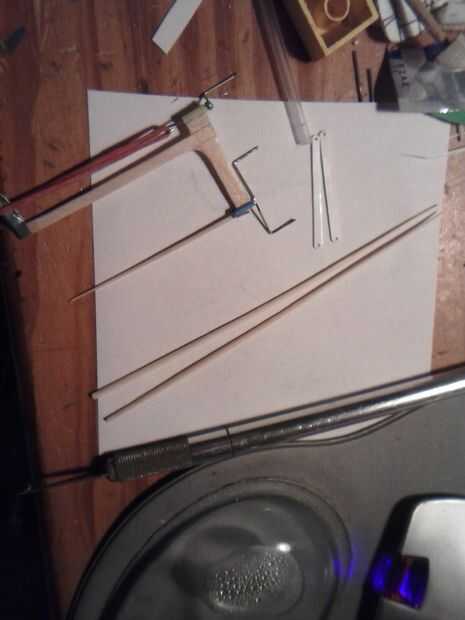

Para hacer los largueros de 2 ala, corte/afeitado dos palillos de brocheta a mismo espesor aproximado de la costilla del ala. Ambos deben ser sobre dos veces la longitud de la costilla y deben ser del mismo tamaño que entre sí o el Ornitóptero a ir en círculos.

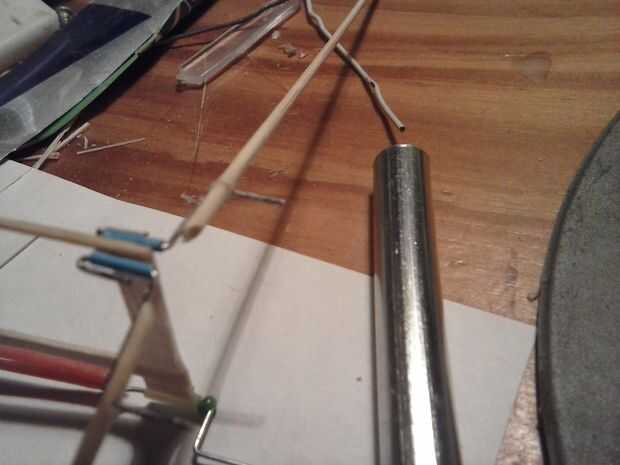

Mantenga uno en la parte de alambre de una de las bisagras y marca donde se hará un agujero por la parte de adelante-que se pega de la bisagra de alambre pasará por. Repita el procedimiento en el otro larguero. Utilice un cuchillo afilado o pin o pequeña broca para hacer un orificio en el lugar que marcó, el agujero sólo debe ser capaces de diapositivas sobre el alambre y debe hacerse todo lo largo del mástil.

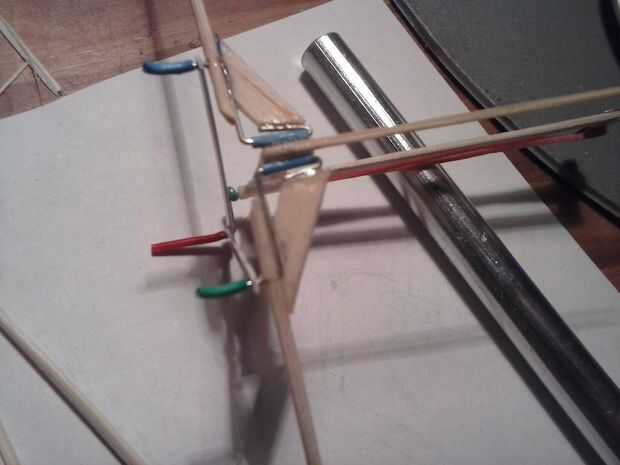

Deslice cada mástil en la parte del cable para asegurarse de que tanto ajustaban, y luego pegarlos ambos en lugar (como se muestra en el cuadro 5).

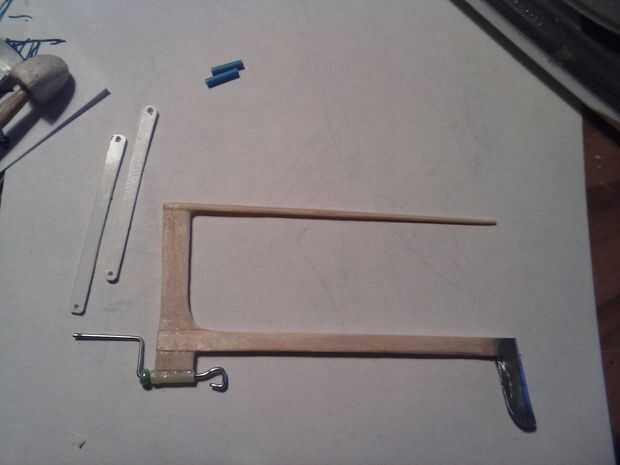

Ahora, el tiempo parte difícil, los actuadores de flap. La forma es bastante básica, solo una tira de plástico (de un cartón de helado de crema o yogur) con un agujero pequeño hecho en ambos extremos. Usted necesitará hacer 2 de ellos, así que una vez que han hecho una traza en el plástico y otro hacer exactamente el mismo tamaño.

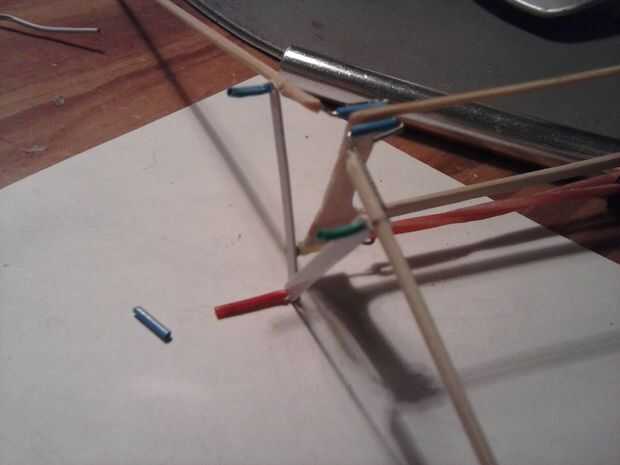

Encontrar la longitud correcta es poco complicado y siempre tengo que probar unos cuantos diferentes longitudes para conseguir uno que funciona muy bien. Hacerlo por ensayo y error mediante la celebración de una tira de plástico sobre la manivela y el trozo de alambre que sale del ala. La aleta del ala lentamente a mano para calcular donde deberían estar los puntos. La aleta hacia arriba de la horizontal debe ser alrededor de 30 * y por debajo de horizontal de 20 *. Una vez que la longitud correcta, pruebe el mecanismo manualmente la manivela de la bobina y comprobar que el ciclo es liso y que el ángulo de la aleta es correcta. Si es pegamento se detiene en los puntos de 3 pivote (pedacitos de alambre) para parar los actuadores de salir.

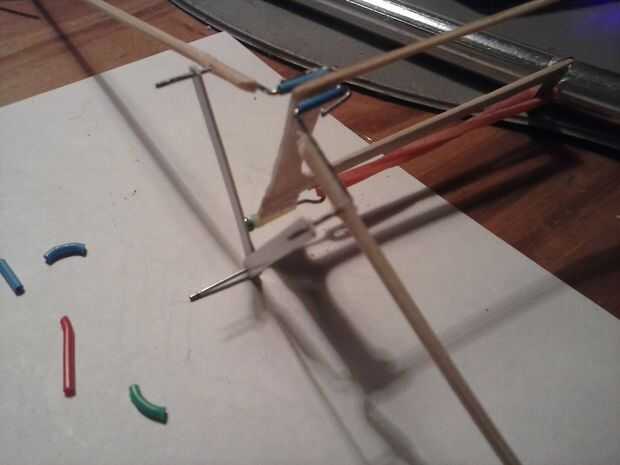

En este modelo, hay un pequeño refuerzo detrás de la base del ala a la parte de "bent-round" del alambre de la bisagra y la parte posterior del ala de mástil (ver la última foto en este paso). Aquí también está hecho de madera ligera, pero la mayoría de los modelos que he hecho desde el este tienen un trozo largo de alambre detrás de la bisagra y simplemente la curva del ala y pegar allí. Tener un refuerzo de algún tipo detrás de la base del ala es muy importante porque de lo contrario el ornithopter representar no puede volar si la bisagra del ala doblada detrás después de una huelga de ala.
