Un pequeño amplificador de ingeniería inversa (3 / 11 paso)

Paso 3: pintura

Una vez que haya guardado el enderezado y cortado las imágenes cierran su programa de gráficos y abren el programa paint.

Abre la imagen de la parte superior o inferior de la placa de circuito.

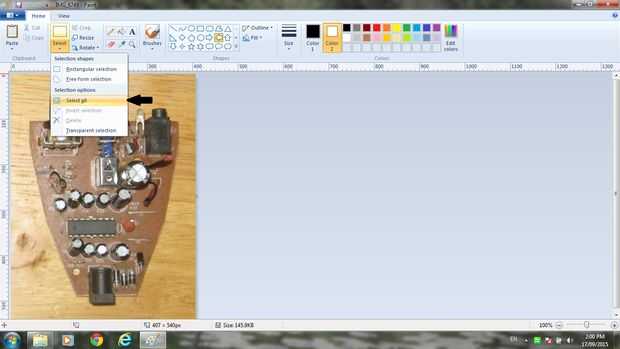

Haga clic en seleccionar todo o presione CTRL + A en el teclado.

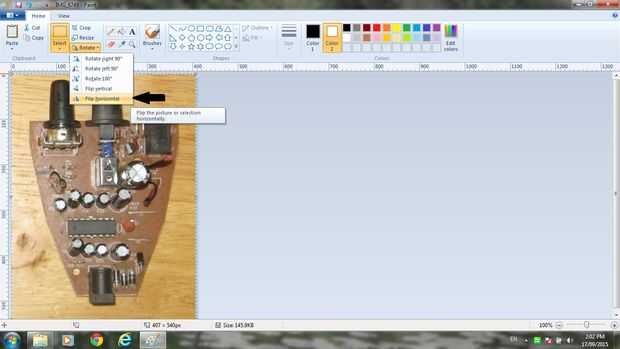

Haga clic en Flip Horizontal, la razón para ello es por lo que será la posición de los componentes en la parte superior en la misma posición que los conductores en la parte inferior.

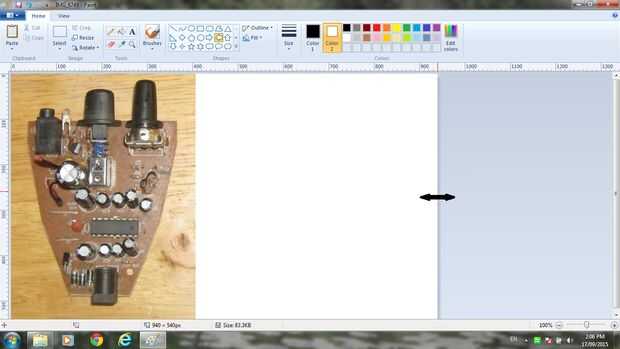

Al expandir el tamaño de la paleta izquierda clic en el botón del ratón presionado el botón con el puntero en el borde de la plataforma y mueve el borde de la plataforma sobre hasta que haya suficiente espacio para la imagen del otro lado de la placa de circuito y guarda.
