Paso 8: Tercer seguimiento

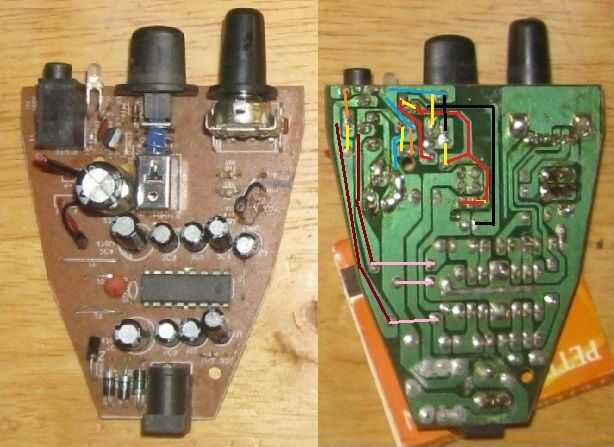

En el tercer trazo abrí la foto original de circuitos y había trazado el circuito de salida y la potencia en el LED del circuito. Entonces como en los otros pasos guardado bajo un nuevo nombre de archivo.
Para asegurarse de que utiliza el símbolo adecuado para la potencia en el transistor de LED en el esquema, busqué el número de transistores y obtenido su ficha técnica.
Para el diodo Zener tuve que lo desoldar y quitar de la placa de circuito para leer el número de pieza y recuperar la hoja de datos.
Una vez tuve la pajina he añadido nuevos componentes para el esquema.
