Un pequeño soplador multiuso - Pequeno soprador multifuncional (2 / 4 paso)

Paso 2: Corte da Voluta

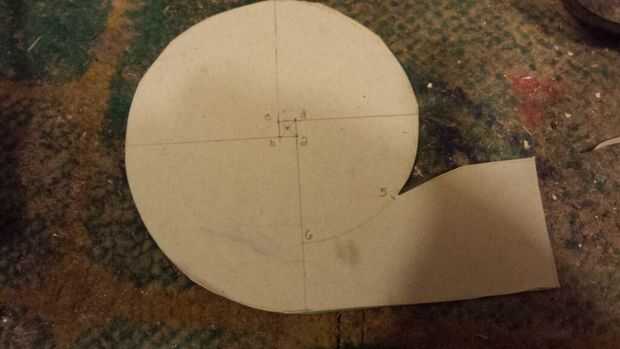

Una estrutura acomodará o rotor centrífugo se denomina de voluta, cujo molde foi feito em um desenho Calima o traçado de espiral de Arquimedes, atendendo os seguintes passos:

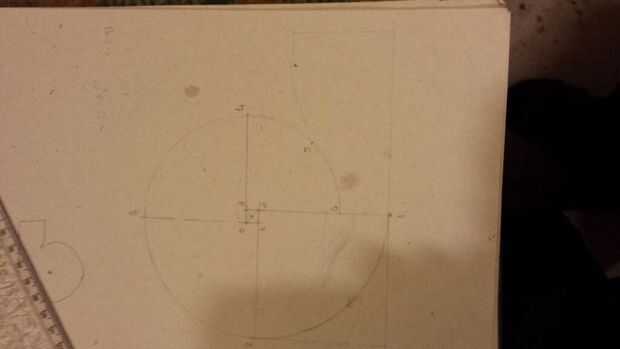

  1. inicialmente é desenhado um pequeno quadrado auxiliar, com lado de 10% da dimensión disco principal (utilizei 1 cm de lado);
  2. os quatro cantos deste quadrado são superándose com como letras a, b, c e d. O centro deste quadrado será furado para encaixar o eixo motor;
  3. a seguir, efetua-se um prolongamento hacer lado "a"-e "d" se marca o punto 1, equivale a 85% abrazaderas rotor (0. 85 * 9,8 cm = 8,3 cm);
  4. de auxilio o com um compasso, com una seca de ponta no ponto "un", de traçado de se efetua o um arco entre os pontos 1 e 2;
  5. em de vértice o de com "b", se efetua o desenho arco entre o ponto 2 e 3;
  6. em de com o vértice "c", se traça o arco entre os pontos de 3 a 4;
  7. em de com o vértice "d", desenha-se o arco entre os pontos de 4 a 6; e
  8. o estrangulamento da voluta ponto 5, denominado de "beco da voluta", está distante 2,5 cm da base da voluta.

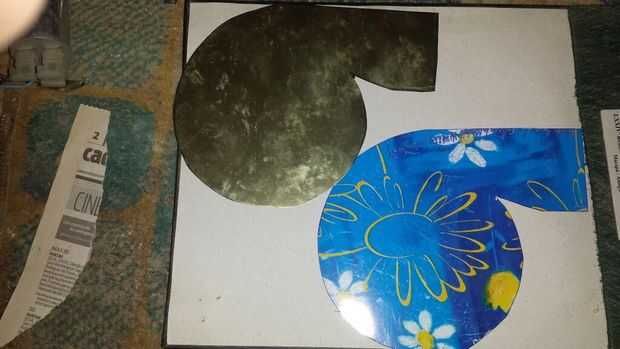

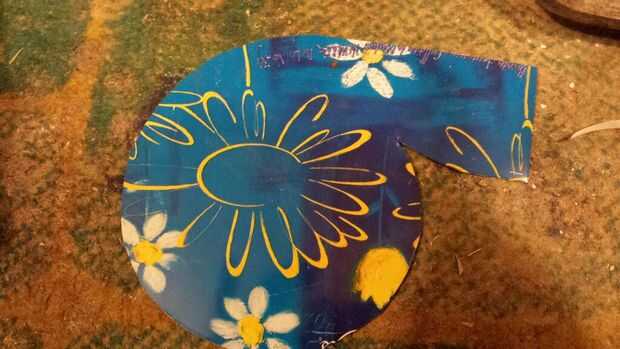

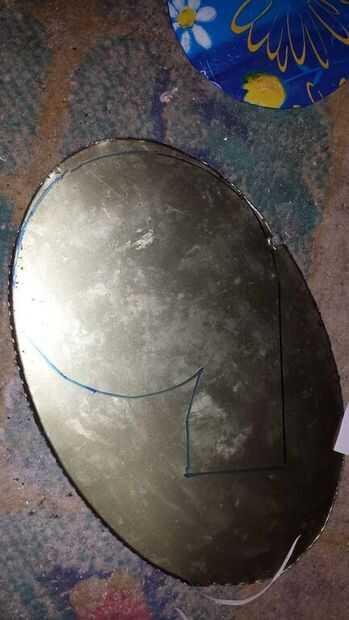

O desenho resultante foi colado sobre una folha da lata, sendo, em seguida cortado e duplicado.
