Paso 2: La construcción
Tiempo para construir este lechón.
Comience en la esquina de la tabla e insertar el primer encabezado y soldadura en lugar. No te preocupes si no entiendes recta, no importa como se van sólo insertando puentes aquí.

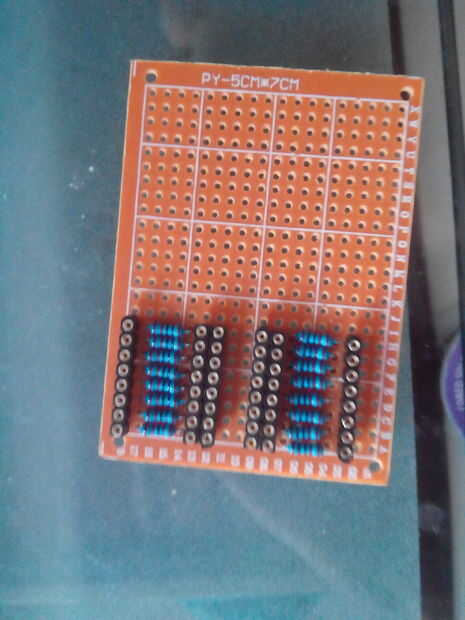

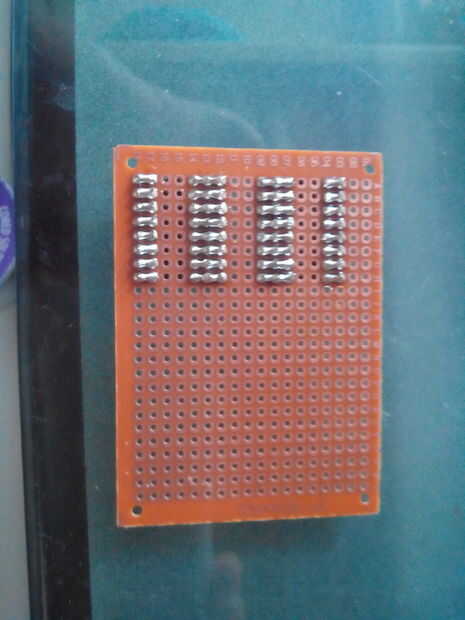

A continuación inserte 8 resistencias justo al lado de la cabecera (si se utiliza un espaciamiento de 4 agujeros por resistencia cabrá en estándar perfboards pequeña como la mía) y soldarlos en el lugar, asegurándose de hacer un puente de soldadura entre las resistencias y la cabecera (me gusta todo en su lugar soldar primero y hacer el puente después). No es un método bonito y en su lugar puede utilizar los cables de las resistencias como puentes, pero los puentes están un poco más fácil y más rápido.
utilizar la imagen de arriba un
Si no forman sus puentes, asegúrese de que las articulaciones que quiere unir se enfrían primero como soldadura fundida trata de bolas de forma.
Ahora insertar y soldar en el siguiente encabezado y otra una al lado de él y los pernos de estos encabezados con unos de otros y las resistencias del puente. El último encabezado insertado será un lado del zócalo del IC. Se podría sustituir una toma regular de IC aquí, pero me parece que siempre tienen dificultades para quitar ICs de sus cuencas sin daño. Las cabeceras proporcionará un agradable espacio debajo de su IC para extraerlo de su zócalo.
Asegúrese de colocar las cabeceras de IC zócalo recto, o podría tener problemas para insertar sus ICs!
Con 8 cabezales de perno puede soportar sólo IC con 16 pines. Usted podría decidir ampliar la utilidad de la Junta dándole más pins por lo que podría, por ejemplo, apoyar un ATmega 328. Para mejorar la Junta también se podrían añadir más filas de encabezados de paquetes más amplia de la ayuda, pero tenga en cuenta que lo estoy describiendo la construcción van sólo tienen dos filas de agujeros restante en su perfboard, así que ya sea tienen que comprar una más grande perfboard o trabajar en la otra dimensión de la Junta si usted quiere tener más dos filas de encabezados para el zócalo.
Después de los pasos anteriores, dejar un espacio de dos filas antes de continuar repetir las instrucciones a la inversa para crear el espejo lateral del tablero. El espacio será tiene con su placa apoyar sus paquetes DIP general como se muestra en la primera imagen de este instructable.
