Un poco breakout Junta para ICs de inmersión con resistencias de salida (4 / 7 paso)

Paso 4: prueba!

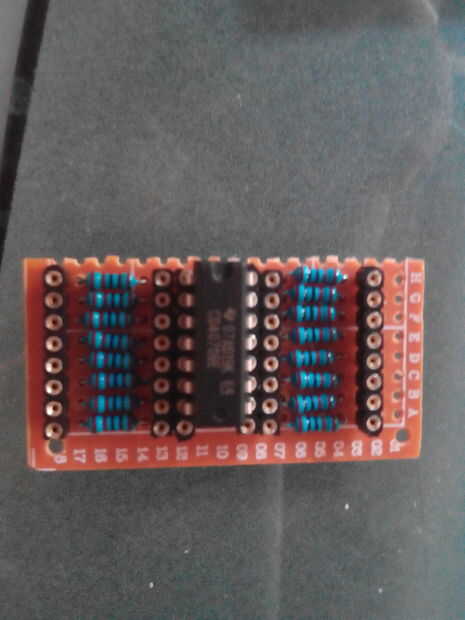

¡ Felicidades! Su pequeña placa breakout es hecho y listo para probar!

Usted puede ahora prototipo con ICs de propósito general de casi todo a través del agujero y muy fácilmente e interfaz con entradas y salidas sin necesidad de hacer un lío de tu protoboard con resistencias de pullup y resistencias limitantes actuales.
