Un práctico Robot (10 / 11 paso)

Paso 10: Los motores en el riel de montaje

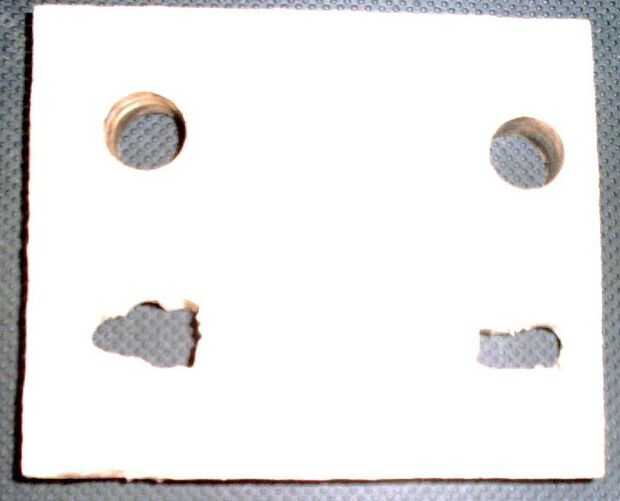

Corte 3/4" pieza gruesa de madera 4 11/16" por 3 14/16" Utilicé una 5/8 broca para los orificios en el motor de base. El hoyo más largo se hizo perforar los agujeros y luego con una lima para darles forma. Mejor sería usar una hoja de sierra para el agujero de la forma. Los agujeros redondos son aparte 2/16 3" agujero a agujero. El agujero redondo con agujero cuadrado es aproximadamente de 1 19/32" agujero a agujero.

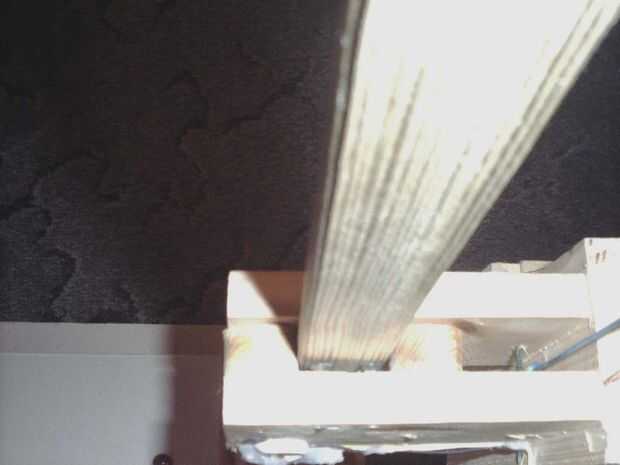

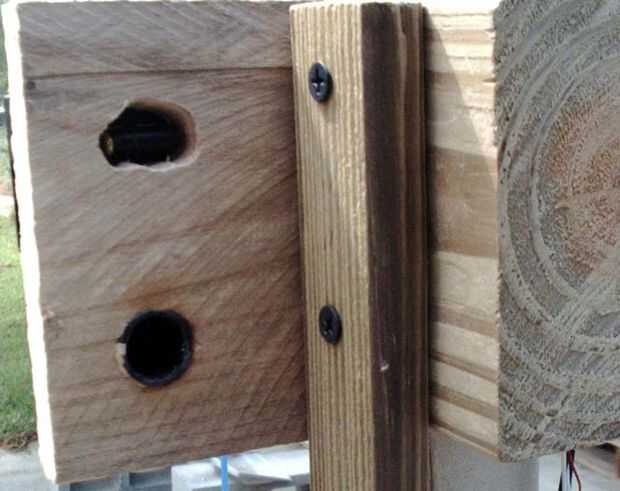

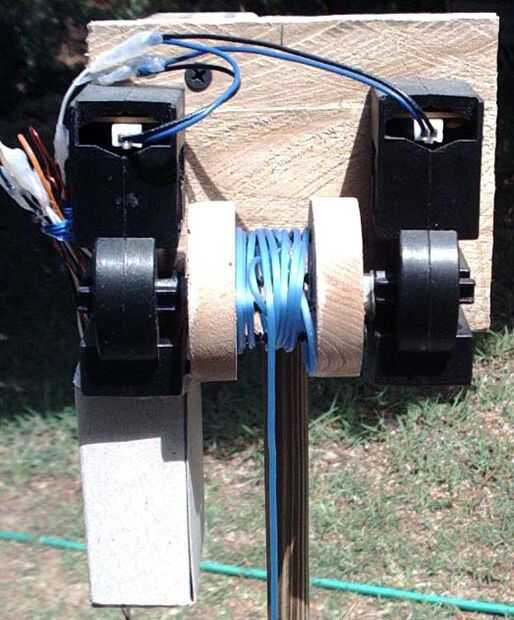

Coloque el carrete en el motor (un motor es modificado) y los motores a la base del motor. Atado con alambre los motores (no olvide invertir los cables a un motor) a una batería de 6 voltios solo probar que todo está trabajando. Ahora toma el carrete y motores fuera de la base del motor. A continuación cortar una 1 1/2" pieza gruesa de madera 3 3/16" por 3 14/16". Usando dos # 6 tornillos para fijar el bloque de madera para el bajo el lado del motor de la base 1/2" desde el borde izquierdo. Perfore dos agujeros guía a través del riel en el bloque. Fijar el riel al bloque mediante dos tornillos # 6. Ahora coloque el carrete y motores pero este pegamento de tiempo los motores a base del motor.

Tomar la línea de monofilamento y asegúrese de que la línea pasa frente a la bobina. Lo baje recto para el montaje de rodillo que se encuentra en el carril. Donde el tacto de la línea del conjunto de rodillos perfore un agujero a través de la lado y atornillar un tornillo de la mampostería seca de 2"# 6. Atar la línea al este tornillo.
