Paso 3: El circuito mínimo

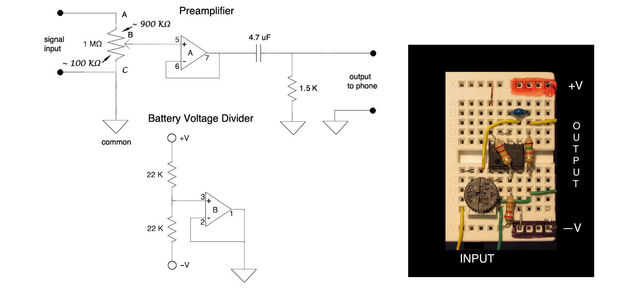

El esquema mínimo arriba muestra el circuito de base y el diseño en el protoboard. Los amplificadores de dos de la op en la TLC272IP tienen la configuración más simple posible, un buffer de ganancia unitaria. "A" muestras de la señal de interés en alta impedancia para no alterar esa señal, proporcionando más jugo aguas abajo. "B" divide el voltaje de la batería en la mitad, para proporcionar la ±4.5 doble V necesitada por "A". El trimpot establece la impedancia de entrada, ayuda a establecer una protección para el TLC272 y calibra todo el sistema. Para el smartphone reconocer una fuente externa, también debe haber una resistencia de alrededor de 1.5 KΩ común entre el micrófono y conducir, y un capacitor (uF 4.7) aislar el micrófono de entrada de DC en la salida del preamplificador. (Si simplemente se conecta a una entrada de alto nivel, como un MacBook Pro, podría dejar fuera de los 2 últimos artículos).
El primer elemento para poner en la placa debe ser el trimpot MΩ 1. Utilice un VOM para establecer el limpiaparabrisas para que los valores de resistencia entre los puntos A-b y B-C son aproximadamente los datos indicados en cursiva en el esquema. Asegúrese de que cualquier ajustes que hace, sigue siendo la resistencia entre los puntos A y B KΩ 500 o más. El TLC272 tiene protección incorporada contra descargas electrostáticas, especialmente después de que el circuito está completo; pero no se arriesgue. Utilice una correa de la tierra o tocar tu mano y tu VOM a tierra antes de trabajar con él. Montar el resto del circuito según el esquema y la foto. No se olvide de los pequeños puentes de alambre. Tenga en cuenta que confluyen todos los puntos "comunes". Conecte una pila nueva y asegúrese de que el voltaje en "común" está a medio camino entre las conexiones positivas y negativas (4.5-4.8V). Entonces, si las cosas se ve OK, enchufe en el teléfono y comprobar los resultados utilizando una entrada de pequeña señal (ver "Calibración" de donde conseguir la señal). Inicialmente la gama del voltaje en el osciloscopio NFK Pro debe establecerse alrededor de "5."
Este circuito limitada funcionará adecuadamente para las tensiones de la escala en el rango de 2 a 20 V (±10 V), y el software le permitirá leer hasta milivoltios. Con la potencia y la configuración de ajuste descrita, el amplificador operacional será muy seguro contra sobretensiones de entrada hasta por lo menos ±40 V. Si nunca vas cerca de voltajes más altos, es posible que este circuito y nada más. Sin embargo, tiene varias limitaciones potenciales: todavía es bastante pequeño el rango de entrada DC en la entrada podría impedir que funciona correctamente, la toma de teléfono puede estar expuesta a señales transitorias de acercarse a 5V y seguramente olvidas apagarlo, lo corriente la batería. Así que el siguiente circuito añade un rango de voltaje más alto, más protección y un LED indicador de encendido.
