Paso 4: El circuito completo

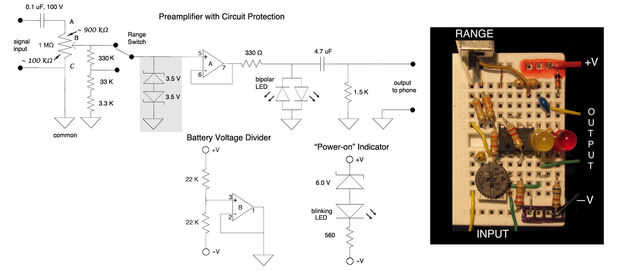

Para dar un segundo, 10 X superior gama de voltaje de la tripleta de [3,3 K + 33 K] en serie con 330 K produce un 1:10 relación de atenuación y sin necesidad de calibración adicional. Un interruptor SPDT cambia entre las gamas bajas y altas. El condensador de 0.1 uF bloquea cualquier entrada de corriente continua.
N sobretensión Protectio. El resistor de 330 Ω el LED bipolar limitar las tensiones de alcanzar el teléfono de ±1.8 V y también advertirle cuando las señales más grandes que están presentes. (Casi nunca debe ser.) Si el ajuste se establece para dar un paso descendente de 10:1, como se describe anteriormente, una señal de entrada de ±40 V se reducirá a ±4 V. Esto está dentro del rango de entrada "completamente seguro" de la amp op. En la configuración de la gama extendida, el amp op estarían totalmente protegido a ±400 V; excepto que el capacitor de entrada y trimpot fallaría probablemente mucho antes de! Además, la resistencia de ajuste del Potenciometro KΩ ~ 900 limita las corrientes de entrada a valores muy pequeños, que deben ser manejados por circuitos de protección de ESD el op amp. Después de calibrar he probado mi propio preamplificador, con el teléfono conectado, en ±50 V en la gama baja y ±100 V en la gama extendida. No hubo ningún problema. De hecho, la tensión de llegar a la toma de teléfono nunca excedió 100 mV. Para exactamente 6 centavos más, los diodos de zener 3,5 opcionales de las V (contorno gris en el esquema) proporcionaría protección entrada aún más riguroso. Sin embargo, también producen un poco de ruido, por lo que los llevó a cabo.
En el nuevo diseño, tenga en cuenta que algunos de los componentes y los puentes de alambre del circuito mínimo han sido trasladados para dejar sitio a nuevas piezas. Cuando todo se ha instalado, a su vez el poder encender y asegúrese de que el "poder" parpadeante LED se enciende y el LED bipolar no es iluminado. Revisa los voltajes como se describe anteriormente, luego conectar a tu teléfono. Una vez que todo funciona y está correctamente calibrado, pegamento caliente del derretimiento es una manera fácil de estabilizar los componentes más grandes y los cables que vienen en y fuera del tablero. Si es necesario, un poco de espuma tiene la batería en su lugar cuando se cierra el cuadro.
