Paso 5: Calibrar los ajustes del voltaje

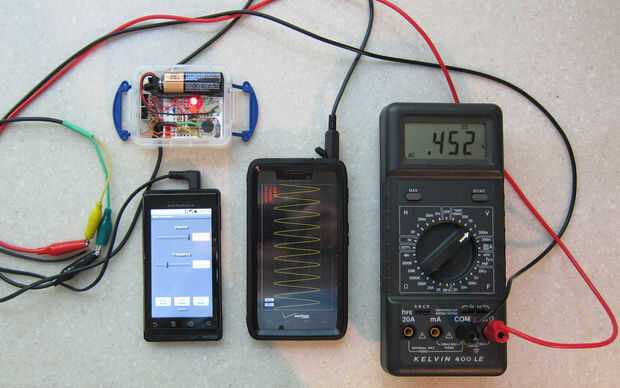

Algunas personas no importa si los voltajes son totalmente precisos; ver las formas de onda y espectros de frecuencia es suficiente. Puede detener aquí. De lo contrario, tendrá que ajustar el trimpot con una fuente de ondas senoidales de baja tensión calibrado alrededor de 1000 Hz. Puede proporcionar esta señal con casi cualquier ordenador o smartphone segunda, utilizando el programa audio gratuito Audacity de SourceForge o la aplicación android gratuita generador de señal de radón suave. Tomar la señal desde el conector de auriculares con un enchufe estéreo estándar de 3,5 mm. Idealmente, usted tendría acceso a calibrado, otro alcance que partido tuyo contra él. De lo contrario, como en la foto de arriba, un VOM recibirá dentro de 5-10%. En primer lugar, generar un tono senoidal de 1 KHz en alto rendimiento para que pueda leer con precisión en el ajuste más bajo de la AC de la VOM. Debe ser alrededor de 0.5 V RMS o algo superior. Entonces puede utilizar esa señal cuidadosamente ajustar el trimpot de entrada de su preamplificador hasta que su valor alcance está de acuerdo. Si ha agregado a la gama de voltaje más alta extendida, calibrar con el interruptor SPDT conectado con el trimpot (rango de tensión baja), no para el puente de resistencia. Recuerde que una señal RMS de 1,0 voltios en el VOM corresponde a una forma de onda de 2,8 voltios pico a pico sobre el alcance.
Con dos escalas de tensión, un ajuste de la gama de software en el osciloscopio de NFX Pro de '5' es un buen compromiso; Esto dará una completa gamas de 5 V y de 50 V (±25 V), aunque podría ir todo el camino hasta ±100 V. Recuerde que usando la gama extendida, 0.1 V en el software de alcance corresponderá a 1.0 V en los cocodrilos, 1 V en el ámbito de aplicación corresponde a 10 V en la entrada, etc..
