Paso 2: Construir el circuito

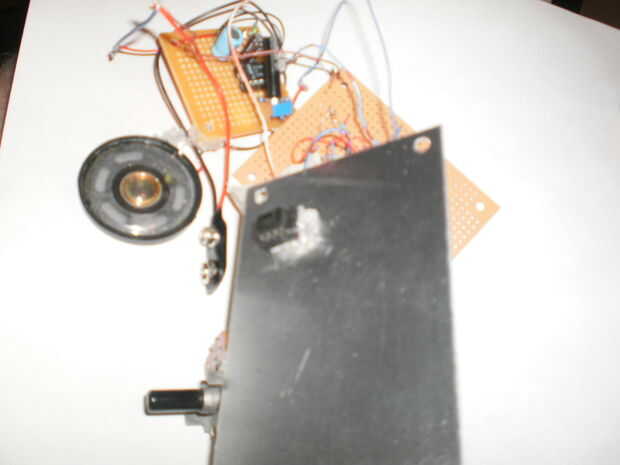

La primera foto muestra cómo iba a incorporar la toma del 555 probador en una tapa de metal.
No recomiendo esto. Es ruptura con problemas (la mayoría de ellas relativas a cortocircuitos en el encaje 555)
Por lo tanto, tomé un "wire wrap" estilo 8 pines zócalo y poner eso en un agujero que hice en la tapa de mi caja de madera. La mayor diferencia en la toma de envoltura de cable es que las clavijas son como una pulgada o tan de largo.
Para hacer un agujero cuadrado, primero dibujé el contorno de la toma donde quería y luego, perforado un agujero bastante un poco más pequeño y luego los lados del cuadrado que necesitaba, pero lo suficientemente grande como para usar un pequeño archivo dentro del agujero de la forma y cuadrados.
Pero me estoy adelantando. He probado el circuito, después de la construcción a bordo. Entonces tomó los puntos de soldadura de cada uno de los pines del conector pequeño y soldar un cable a él (los cables que se observa en el cuadro de realidad). Entonces pude quitar el zócalo de patas corto y conectar los cables a la toma de abrigo ya patas alambre.
Ya había cambiado a la caja de madera, la presentación del agujero se convirtió en fácil y difícil al mismo tiempo. La madera de pino es más fácil de archivo, pero tapado los dientes de mi archivo (esta acción se llama fijación), y esto es donde tiene un pequeño cable cerdas cepillo cerca por ser práctico.
