Un proyecto de mañana (11 / 16 paso)

Paso 11: Fantasía cosas que brilla intensamente

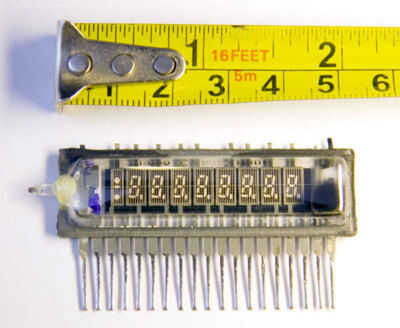

El corazón del CBR es el VFD - Exhibición fluorescente del vacío. Se trata de una pantalla alta tensión ánodo frío que brilla intensamente un azul-verde fresco. Tuvieron su punto culminante en los registros de posición y VCR en los años 80, y automóvil corre hacia arriba a través de los años 90. La utilicé fue viejo stock soviético (o tal vez un remake moderno--en cualquier caso, encontrado en eBay y viene de la antigua Unión).

Es relativamente fácil de hacer luz en ellos. Necesita un hilo de corriente a través de la calefacción; He encontrado una resistencia limitante mediante prueba y error para esto. Y entonces necesita de 9 a 70 voltios para el ánodo y rejilla.

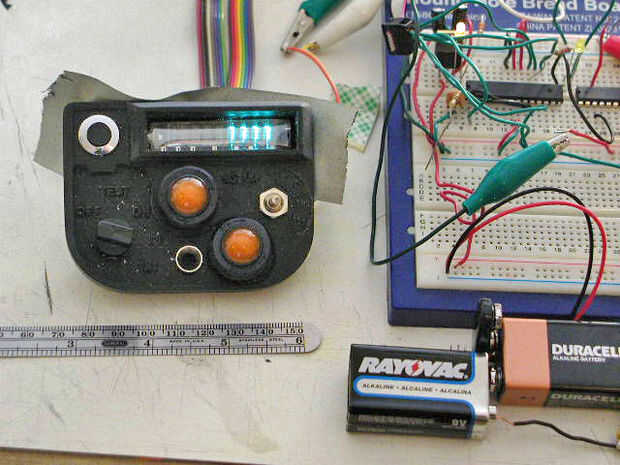

La pantalla es multiplexada por supuesto. Si reunir un montón de los conductores, usted puede hacer una exposición estática del mismo número repetido tantas veces como te gusta, y que llevará una batería de 9V solo. Es lo que hice para el Medkit. Muestra "0000" cuando se presiona el botón apropiado. (También tenía un chip de sonido barato tipo de tarjeta de felicitación que jugó una muestra, de las cosas al, un buzo. Juega el altavoz pequeño, enterrado dentro de la caja de plástico, sonaba apropiadamente médica ish tecnología.)

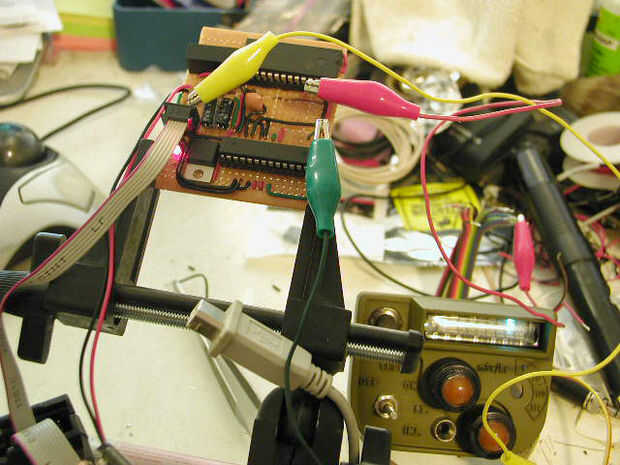

Para realmente jugar con la pantalla, sin embargo, requiere un poco más inteligencia de la máquina...
