Un proyecto de mañana (12 / 16 paso)

Paso 12: Mínimo Arduino

El VFD para el CBR es conducido de un Supertex HV5812; se trata básicamente de un registro de desplazamiento bloqueo de alto voltaje. Encontré a mina en electrónica de Mouser. Pero para manejar ese chip, además de dos Dialights y la perilla del selector y dos más luces y sonidos, y así sucesivamente, que necesitaba un poco más potencia de cálculo.

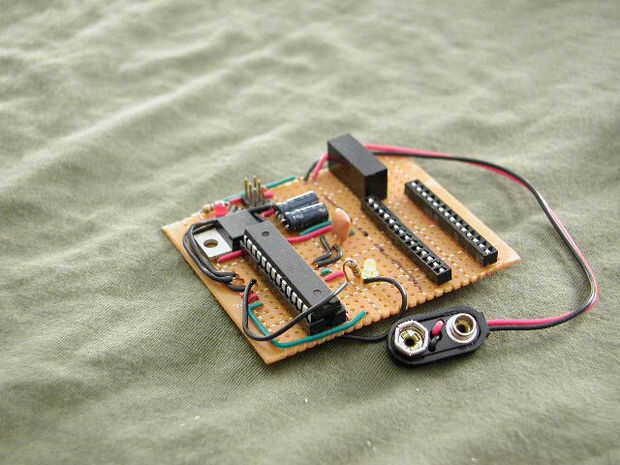

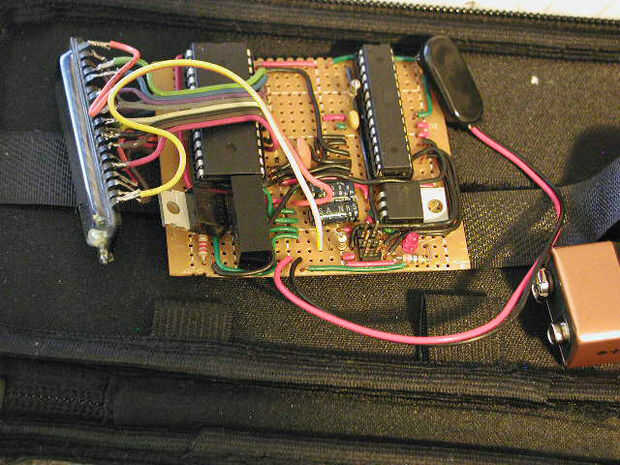

Estos días probablemente pasaría en un micro de Arduino nano o uno de similares brotes. Para este proyecto, con el espacio muy limitado que tenía para la placa de todos modos, construí un mínimo piezas Arduino compatible perf abordo y soldar los componentes alrededor de él.

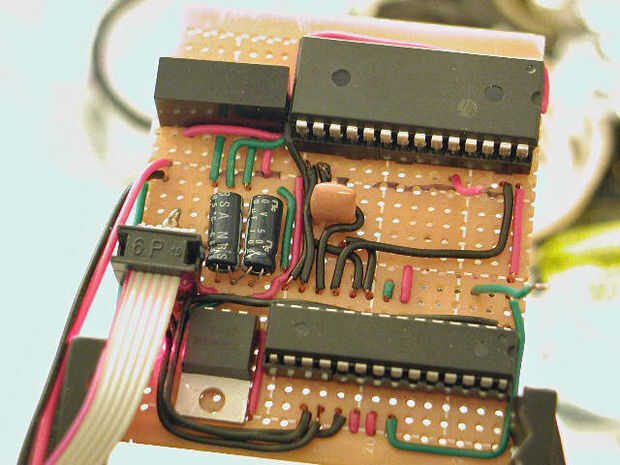

Ya que tengo un programador de "tinyISP" de Adafruit, todo lo que necesitaba era el estándar 6 pines y pude programar mediante el IDE de Arduino. Que es un poco más simple que vadear a través de materia prima C para AVR (que he hecho en el pasado).
