Un proyecto de mañana (13 / 16 paso)

Paso 13: campanas y silbatos

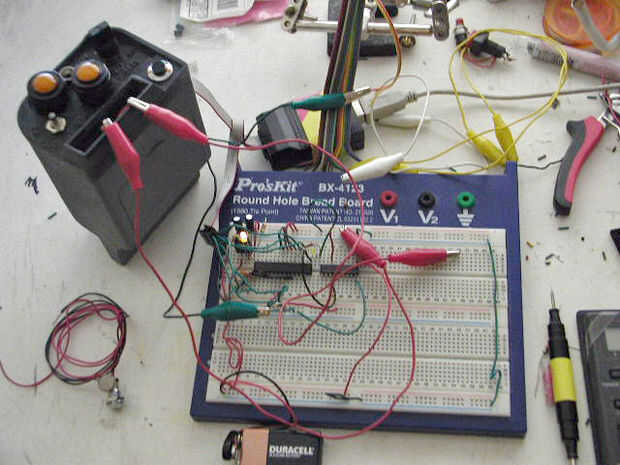

Para los controles, el CBR utiliza un conmutador de varias posiciones de miniatura y un solo botón. Porque yo ya estaba empujando los pines disponibles en el Arduino, el conmutador es conectado en una escala de resistencia y enviado a un pin analógico.

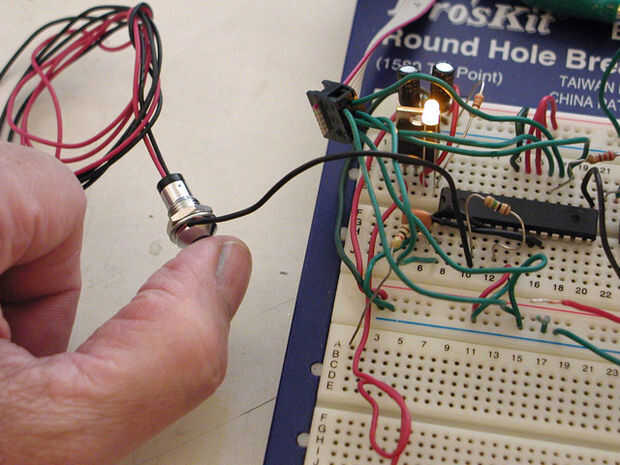

Además, hay un sensor de capacitancia conectado al "Puerto de inyector antídoto" en la curva inferior de la carcasa. Este utiliza dos pines de Arduino y le da la capacidad de sentido carne contacto con el sensor.

Por último, utilizando la biblioteca de tono para el Arduino, fue capaz de crear dos ruidos diferentes sirena y un sonido de clic Geiger-contador-como. Además de un par de pitidos para uno de los modos de prueba. Estos tonos fueron amplificados poco corriendo a través de un darlington de energía que conecta toda la potencia de la batería de 9v.

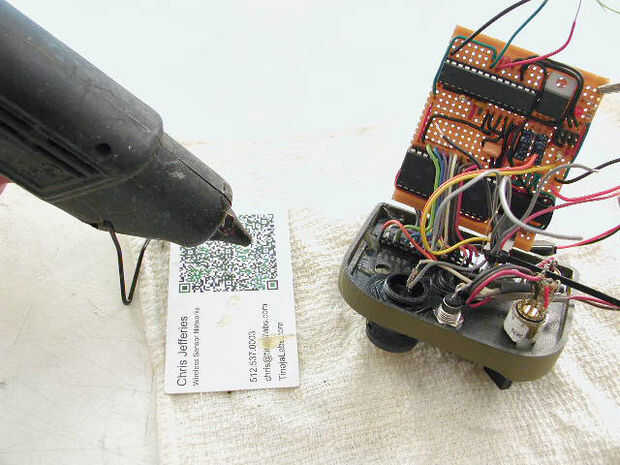

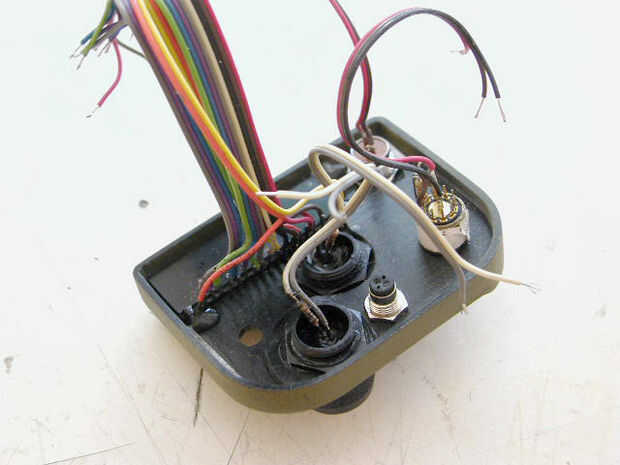

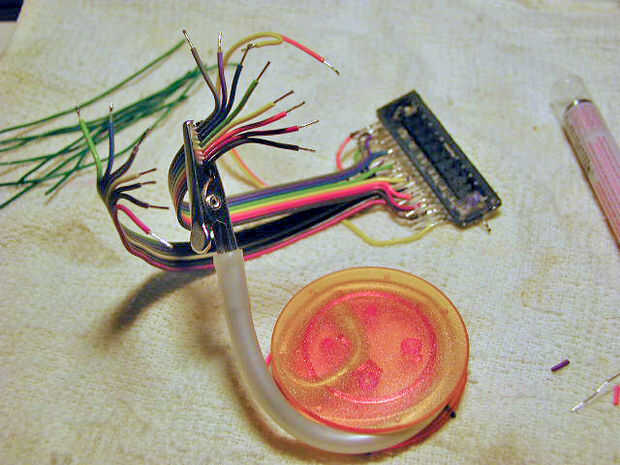

Todos los componentes iban vestidos en el Banco con los mazos de cables usando trozos de cable de cinta, luego todo fue conducido a la placa de circuito. El lío todo era caliente-pegado a la placa frontal, por lo que era apenas posible abrir y cerrar el caso para cambiar las pilas... o continuar la programación.
