Un proyecto de motor de Stirling (4 / 8 paso)

Paso 4: Los pistones


Según diversas fuentes, el pistón del difusor debe ser tan ligero como sea posible. Jugó con uno con una lata de aluminio, pero no tengo nada en cualquier lugar cerca del tamaño requerido. Pensé en utilizar espuma de poliestireno expandido, pero no parece lo suficientemente robusto. Al final usé algunos azulejo de piso de espuma de célula cerrada densa 12mm de espesor.

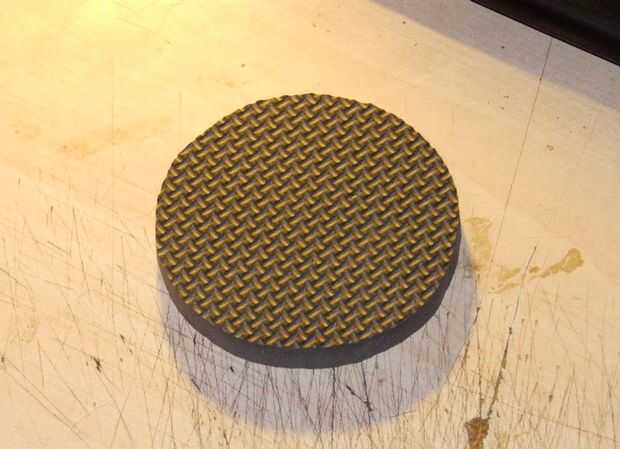

Cortar un disco alrededor de 85mm de diámetro, dejando una separación de 5mm, no sé si eso va a trabajar. El disco es ligero, pero también un poco flexible. Creo que daré un par de capas delgadas de resina para darle una piel dura que debe detenerlo tirarse alrededor.

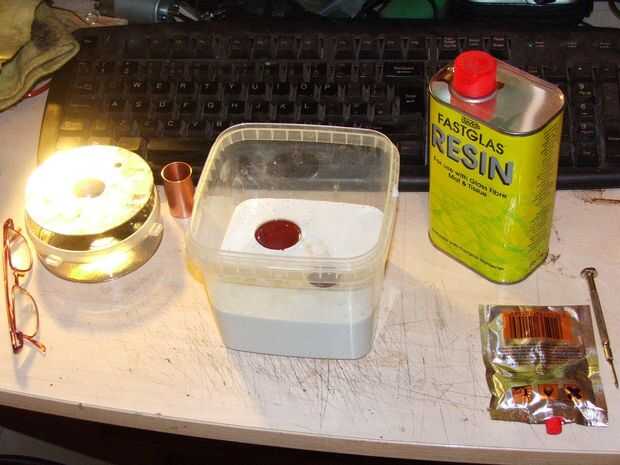

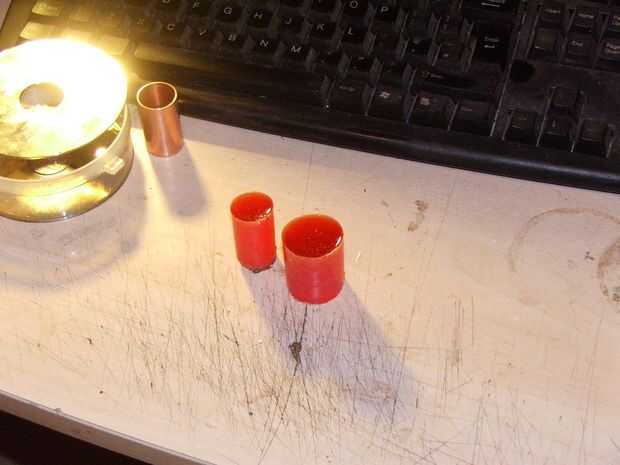

El pistón y el cojinete fueron lanzados como un par de espacios en blanco de resina utilizando el sistema de alginato y resina en uno de mi instructables otros. El rodamiento de 28 mm de diámetro del molde, entonces dado vuelta abajo un hombro a lo 25mm de ajuste necesario para el plato del disco duro. Un agujero de 2mm fue perforado punto muerto y el cojinete estaba pegado en el plato con pegamento epoxi.

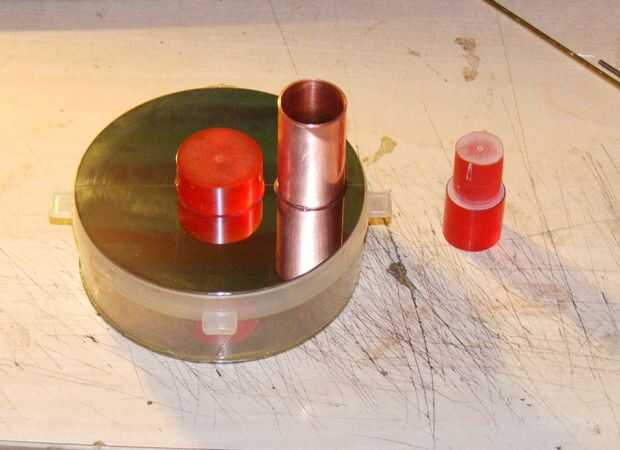

El pistón sellado fue lanzado usando el tubo de cobre por lo que sería alrededor de 1 mm de gran tamaño. Luego lenta y cuidadosamente había presentado lo hacia abajo mientras gira en el taladro y finalmente la pulidos para un buen ajuste deslizante. He probado el ajuste por caída en el cilindro de cobre, cayó hacia abajo, entonces bloquea el orificio de gas de 6mm y había caído otra vez. Esta vez tuvo un buen 3 segundos para bajar toda la longitud del cilindro. Yo espero que sea lo suficientemente bueno para el sello.

El cilindro de cobre entonces fue pegado sobre el uso de pegamento epóxico y la marca trazada como una guía.

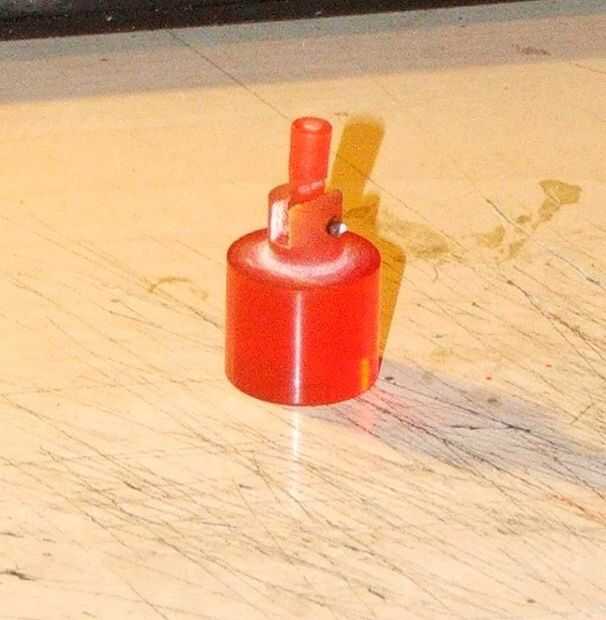

Utilizando la Dremel y algunos discos pulidos hice un acoplamiento para el pistón de potencia. Taladrarla resultó un desafío. El acoplador se pega en la barra de la estafa, y otro acoplador tendrá para la varilla del pistón del difusor.

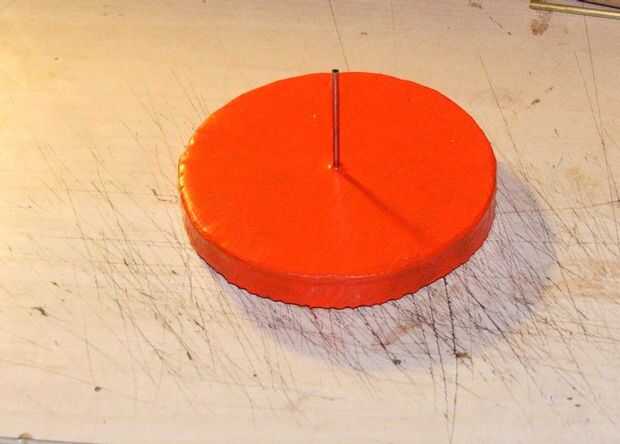

Pinté el difusor naranja una vez la resina había, sobre todo por lo que se mostrará cuando se está moviendo... suerte.
