Paso 5: Cigüeñal
Tuve una buena idea en cuanto a cómo haría el cigüeñal. Quería probar y uno doble hacia arriba ya que mis habilidades con los alicates dejaría mucho que desear. Quería montar uno en su lugar.
El eje principal es un pedazo de tubo de cobre de 2,5 mm. Si tuviera acceso a la barra común habría y rodamientos de punto de aguja, pero no.
Las bielas están formados por placas previamente perforadas en el eje de desplazamiento, fijación en el lugar, luego usando el Dremel para moler hacia fuera del eje original para dejar sólo las manivelas. Este método tiene ventajas y desventajas.
La principal ventaja es que el eje de acabado debe ejecutar cierto porque el eje de todo estaba en lugar antes de la molienda.
La desventaja es que cualquier método que se utiliza para conectar con varillas deben estar en lugar antes de moler apagado. Esto significa gran cuidado debe utilizarse con el método de fijación (quería los empalmes de la soldadura) y con la molienda para no dañar los conectores.
Decidí utilizar doble cara con placa de PCB cobre que tenía en la caja de la chatarra para las placas y que los conectores de aluminio o resina en la vana esperanza de que no sea dañados por la soldadura.
Si tienes acceso a un torno pequeño, una mejor solución sería utilizar alguna acción de barra de latón de 10mm. Entonces podría centro taladro para el eje principal y de taladro de centro para el trazo. A continuación, parte de 4 discos individuales, asegurando así que todos los vástagos son idénticos y dando algún contrapeso en el cigüeñal.
Yo no tenía ninguna acción de la barra de latón del tamaño correcto.

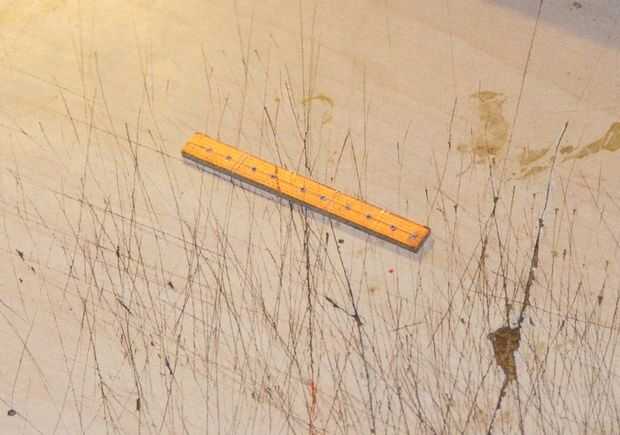

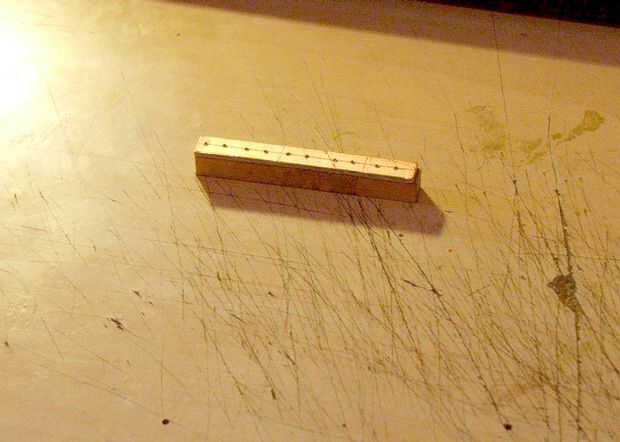

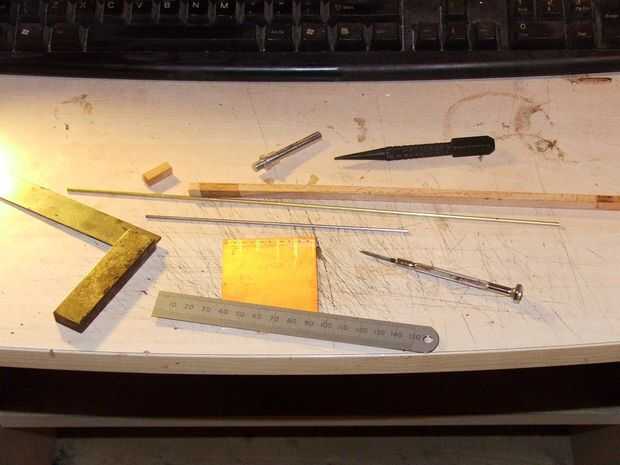

Empecé marcando y centro de la perforación de la placa de PCB cobre. Cortarla en una sola tira con la Dremel. Luego fue unida a un trozo de madera con cinta de doble cara para ayudar a mantener constante. Luego perforé todos los orificios de 5mm entre centros. Esto le dará un golpe de 10mm.

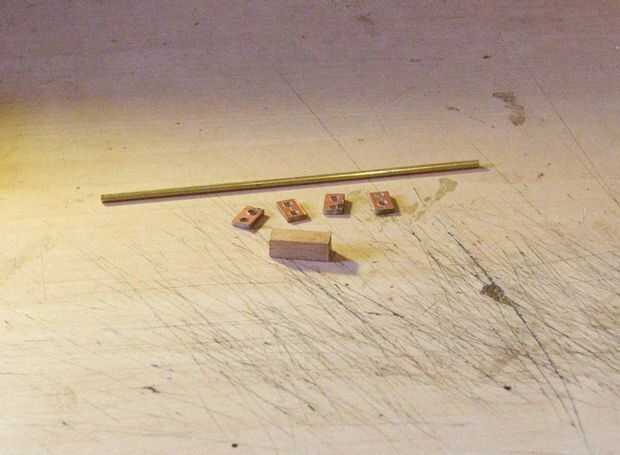

Me permite aproximadamente 1mm de la chatarra alrededor de cada brazo para que cortar y limpiar.

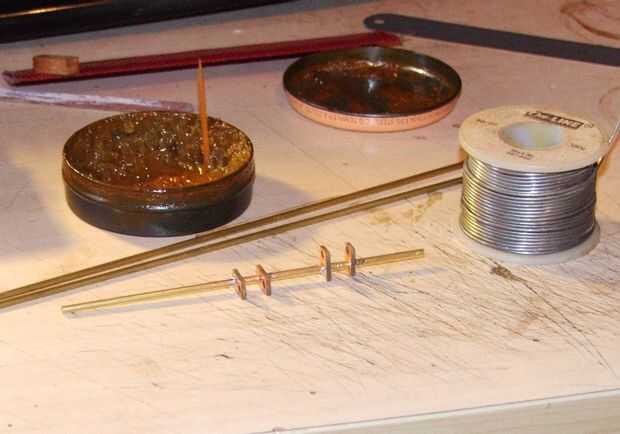

Los brazos entonces se resbalaron en el cigüeñal que yo había cortado a 120mm para permitir algún margen de maniobra para montaje final. Utiliza una broca de 6mm de madera de desecho como una plantilla y me sueldan la parte exterior de cada brazo al eje principal.
Había compuesto por dos conectores para las bielas de barra de aluminio de desecho de una impresora vieja y cortar algunos pequeños tramos del restante del tubo de cobre como las barras de manivela. Los dos conectores fueron Cruz perforados y las varillas se resbaló a través de los brazos y los conectores y soldadas en la parte exterior de cada brazo.

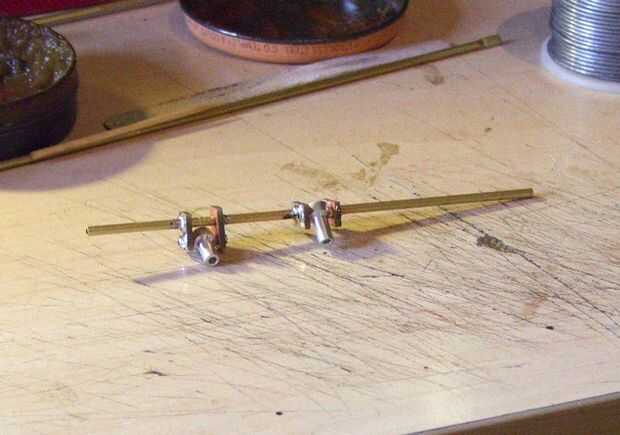

Una vez que todos había refrescado, el cigüeñal original entre cada juego de placas se molieron a usando el Dremel.

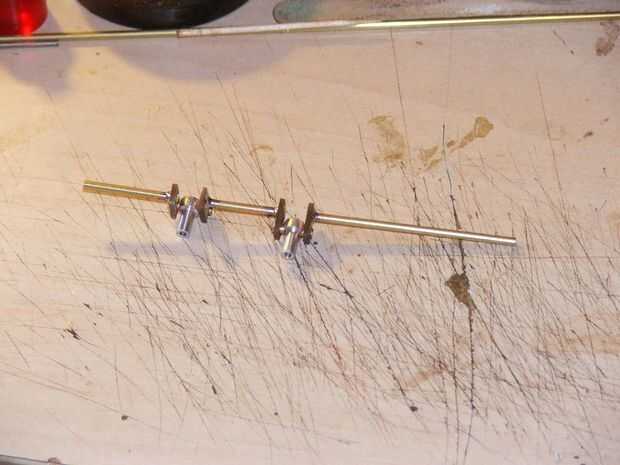

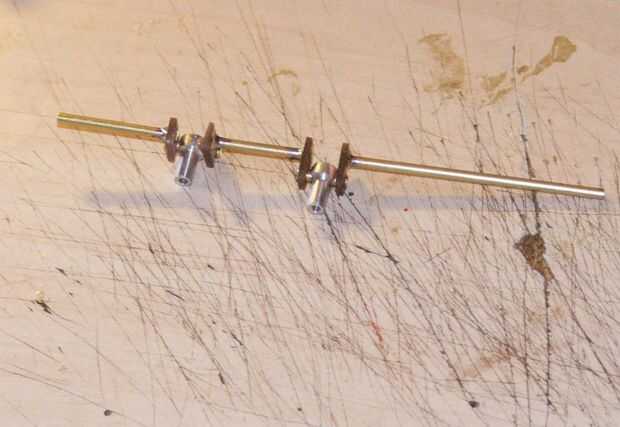

Completa el cigüeñal.
