Un proyecto de motor de Stirling (6 / 8 paso)

Paso 6: El volante


Pensaba utilizar el plato de un disco duro de 2 1/2" como la base de mi volante. Sin embargo, su espesor era demasiado pequeño para que me borde pegamento con eficacia.

Yo sabía que no sólo quería usar un solo CD ya que una buena volante lleva la mayor parte de su peso en los bordes. Esto genera fuerza centrífuga adicional aumentando la eficiencia del volante.

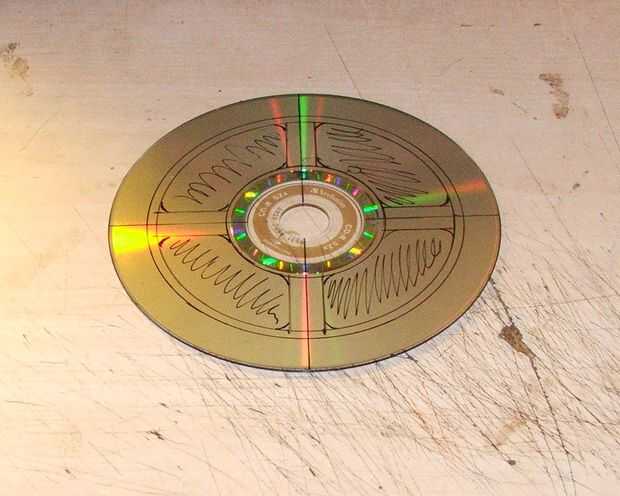

Decidí probar y hacer un volante de CD de 3 discos. El disco principal sería llevar al jefe y tienen radios para aligerar su centro. Los otros dos discos se reduciría a dos anillos de 12mm de ancho. Cuando pegado a los bordes exteriores del disco principal esto debe dar un volante decente. Sin embargo, como cortar los CDs con precisión sin acceso a un router CNC iba a ser interesante. También les marca hasta cuando tienen un agujero en el centro iba a ser un desafío.

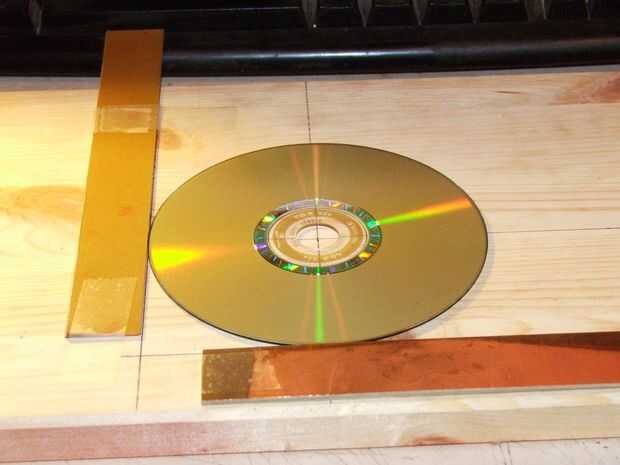

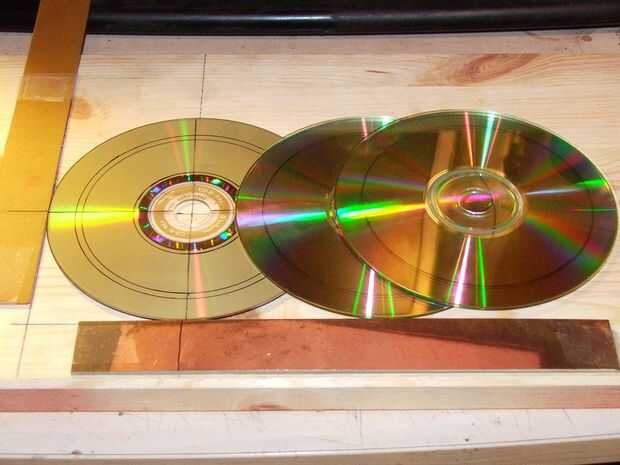

He utilizado un proceso similar a los platos del disco duro. Compone una plantilla simple usando un trozo de madera plana buena. Los discos son exactamente de 120mm de diámetro, por lo que dos líneas paralelas de 60 mm., con dos ángulos rectos fueron cuidadosamente marcadas en la madera. Luego fueron grabados dos conocidos cantos rectos a las líneas. Ahora cuando un disco es empujado contra ambos bordes de las líneas deben biseca y marque el centro. Entonces era simplemente una cuestión de utilizar brújulas estándar para marcar los anillos y un borde recto para marcar los rayos.

Entonces hice hasta un jig pequeño de una cabeza de arandela y perno de nylon. Esto fue fijado en la mordaza de mi taladro y el vice fue empernada a la mesa. Esto permite que el CD para convertir con precisión sobre su propio eje, pasa el cortador en arcos perfectos.
Con el taladro en su ' máxima velocidad, puse un cortador de alta velocidad Dremel en el portabrocas. El cortador se alimentaba a través del CD y luego el disco fue dado vuelta a mano asegurando un corte circular perfecto. Salí poco 'fichas' de material en cada corte para parar los pedacitos de volando. Estas fichas se cortaron con un cuchillo y arregladas para arriba con la Dremel.

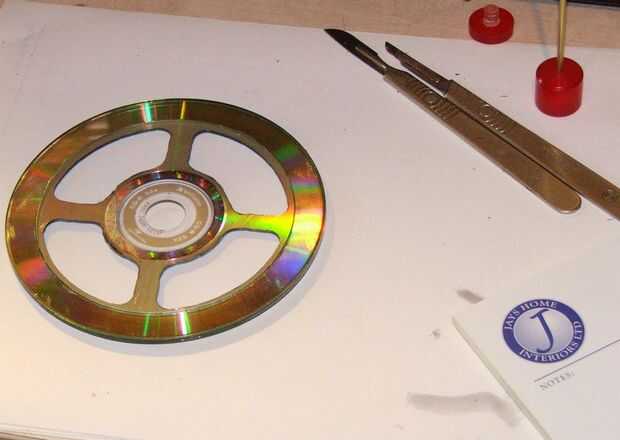

Corte los bordes rectos de los radios era más difícil. No terminan tan recto como yo quería, y me las arreglé para romper el último corte, probablemente mediante el uso de demasiada fuerza. Me súper pegado el crack ya que no me iba a pasar por todo eso para hacer otro.

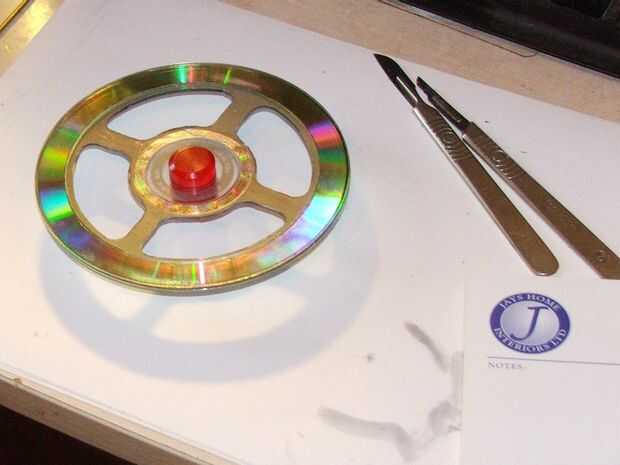

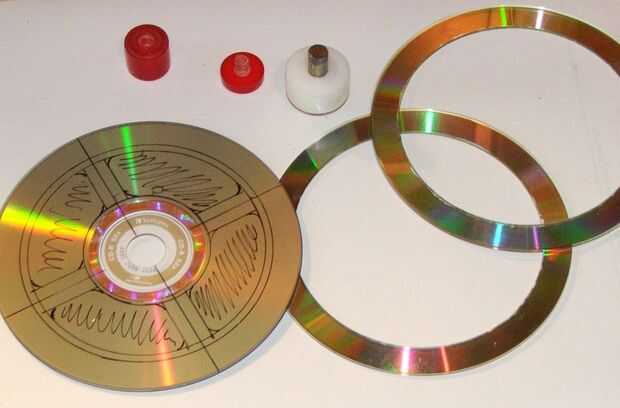

Una vez limpiado para arriba, los dos exteriores anillos fueron pegados en epoxi, y el jefe atornillados en.

Completa el volante con la excepción de equilibrio más tarde.
