Paso 2: Ubicación, ubicación y así

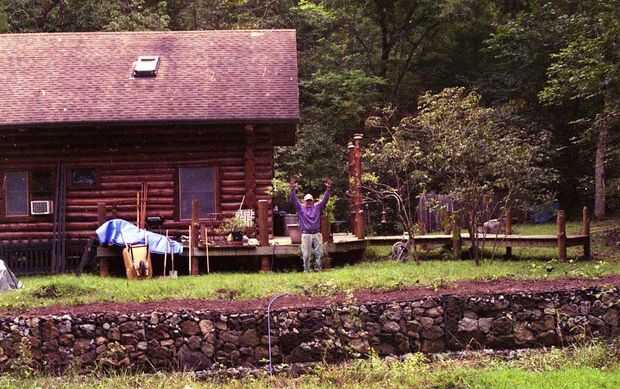

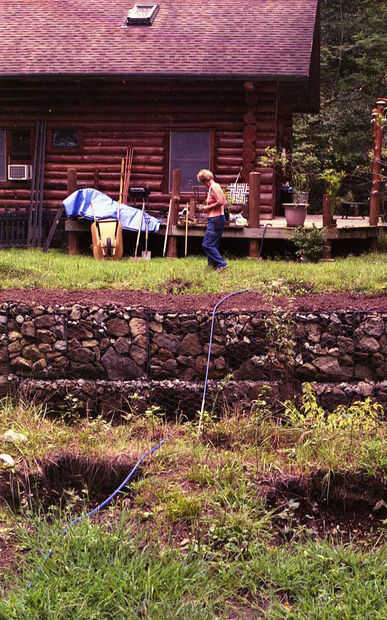

El puente tuvo que ser lo suficientemente largos para abarcar la secuencia. En el lado más cercano a la cabina, había por lo menos 3 pies adoptado por la anchura de los gaviones y luego todavía más lejos detrás para cavar cimientos sólidos. En el lado lejano, había grava suelta que teníamos para conseguir lejos de para encontrar sólido del cojinete. La distancia mínima de luz que podría atravesar el arroyo y sentarse en superficies de contacto sólidas fue 24 pies. Y el tractor de jardín John Deere tuvo que conseguir en y fuera del puente de nueva construcción. Nos puso en el área de una superficie de 5 pies de ancho.
Así, el puente creciente tuvo que [a] subir hasta el nivel existente de la cubierta, [b] tienen espacio para el radio de giro de los tractores de césped, [c] ser lo suficientemente amplia para acomodar la anchura de la plataforma de corte del tractor, [d] sea absolutamente nivel donde cruzó el arroyo y [e] de la cuesta hasta el suelo suavemente bastante para permitir subir hacia arriba cuando el tractor estaba regresando.
Los cálculos que corrí indican que un 24 pies largo, cuarto de pulgada grueso canal de acero, 2 pulgadas por 4 pulgadas, sostendría el tractor del césped, un conductor de 180 libras y los materiales del puente. Por lo tanto, utilizando dos de estos perfiles le daría un factor de seguridad de 2. Las longitudes de conexión de las rampas, deck, puente y otros vanos serían hechas de madera tratada de 2 X 10 normal.

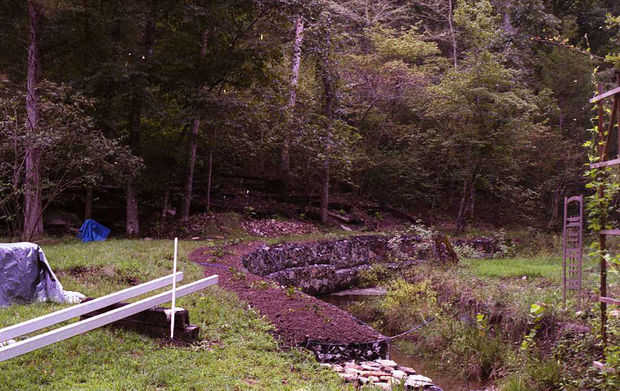

¿Mac encendió su tractor y medimos el radio de giro de la bestia: la cantidad de espacio necesitó hacer un giro? Este número sería determinar en qué ángulo mínimo la nueva plataforma podría cumplir la cubierta existente. Luego fue cuestión de que los 'clientes' (Mac y su amiga, Geri) donde querían el puente para cruzar el arroyo. Apostado un camino posible de una rampa hasta la cubierta, desde la cubierta a la orilla del arroyo y al otro lado y hasta el suelo por medio de otra rampa.

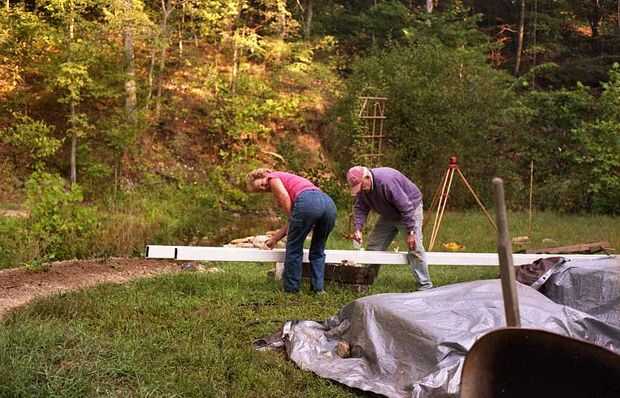

Usé el nivel 'rechoncho' de un contratista para obtener las alturas de la plataforma existente y las elevaciones del terreno en [1] la cubierta, [2] el lado cercano de la orilla de la corriente, [3] al otro lado de la orilla del arroyo y varios puntos entre la cubierta y el Banco. La línea de congelamiento (profundidad posible de formación de hielo bajo la superficie de la tierra) en el norte de Arkansas Ozarks es cerca de 18 pulgadas. Tenía la intención de verter Plaza de 18 pulgadas por 6 pulgadas de pies de página concreto grueso bajo las columnas de soporte para difundir la muertos carga (peso de la estructura) y la 'sobrecarga' (cualquier cosa que podría poner en la estructura como el tractor de césped, personas, muebles y similares). Así que la parte inferior de los agujeros de los pilares de hormigón fueron 24 pulgadas (18 en la línea de congelamiento) y un extra 6 para el pie de página como medida de seguridad debajo de la superficie de la planta. Con la profundidad por debajo de la tierra y la altura necesaria por encima del suelo, pude calcular la altura total de cada columna... y la cantidad necesaria de forma material, concreto y refuerzo necesario.
