Un puente de Ozarks (5 / 9 paso)

Paso 5: Conexión de madera y hormigón

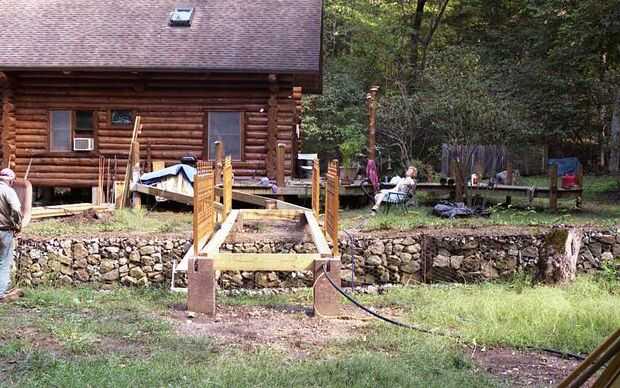

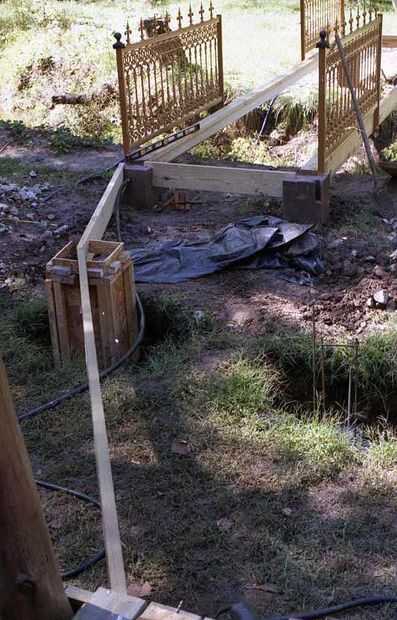

Las columnas que sostienen el lado de la cabina del puente son inferiores a la cubierta, por lo que las vigas de 2 X 10 se cortan para caber la viga de cubierta, se sientan en la columna de la mediados de-palmo y deslice los bolsillos echados en el concreto. Cada uno de los bolsillos fue elegida cuidadosamente para tener una superficie inferior se inclina lejos de la columna para drenar el agua de la madera.

Después de que el hormigón había puesto durante 3 días, las vigas de madera fueron quitadas temporalmente y las formas fueron despojadas de las columnas. Antes de que cualquiera de la madera se resbaló permanentemente en su lugar, negro alquitrán impermeabilización fue manchada sobre la madera en contacto directo con el hormigón.

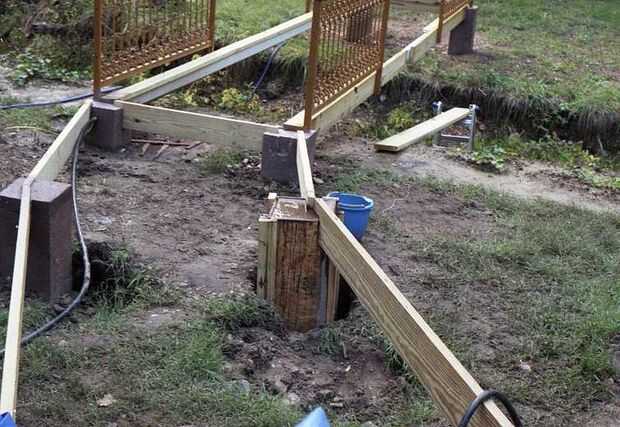

Cuando las vigas exteriores estaban en su lugar, los miembros cruzados se cortaron y se clavó para apoyar el centro piezas de vigueta que funcionan la longitud entera de la tarima.
