Paso 11: Montaje de Radio receptor
En este paso se monte el receptor de radio a cuerpo quadcopter.
El siguiente en nuestra lista de cosas para montar es el módulo de receptor de radio. Puesto que los cables que usaremos para conectar el receptor de radio con el controlador de vuelo (en el paso siguiente) son bastante cortos, montaremos el receptor justo al lado de la placa de montaje en el que nosotros montar el controlador de vuelo.

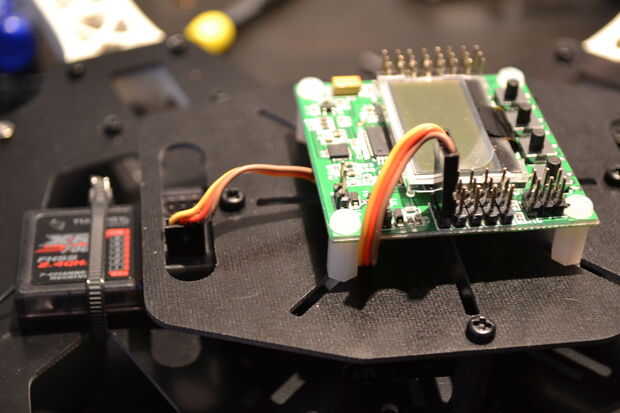

Específicamente, se monte el receptor de radio a la placa superior cuerpo justo en frente de la Asamblea de controlador de vuelo. Si nos fijamos en esta zona, verás dos agujeros grandes en la placa superior del cuerpo. Coloque el receptor de radio entre estos dos agujeros y deslícela parcialmente debajo del controlador de vuelo, placa de montaje para que los pines del receptor de radio son accesibles a través de la ranura horizontal en la parte delantera de la placa de montaje del controlador de vuelo. Fijar el receptor de radio con una amarra.
La antena de radio se va colgando en la parte delantera de lo quadcopter. Esto podría ser problemático aunque ya que teóricamente podría encontrar su camino en uno de los pilares. Así, sólo pegar la antena hacia abajo a través de uno de los orificios de la placa superior del cuerpo junto al placa de montaje del controlador de vuelo. Entonces, lo Enrosque el resto a través de lo quadcopter, simplemente pegando hacia abajo a través de uno de los agujeros en la placa inferior de cuerpo. La antena debe terminar asomando en la parte inferior de la nave donde podemos estar relativamente seguros de que no encontrarán ninguna interferencia por cualquiera de los otros componentes eléctricos.
