Paso 15: Conectar motores Q cerebro
En este paso, se conectar los motores al cerebro Q.
Ahora que hemos terminado de programar el cerebro Q, podemos conectar los motores al cerebro Q. Antes de comenzar este proceso sin embargo, desconecte la batería y la tarjeta de programación BESC el cerebro Q.
Cada uno de los cuatro motores tienen tres cables y el cerebro Q tiene cuatro sistemas de tres alambres. Ahora, el orden en el que conectas los tres cables es importante porque determina la dirección de rotación del motor. Sin embargo, no hay ninguna manera fácil de decir que orden es correcto. Tan sólo tendremos que adivinar. Por ahora, sólo tiene que conectar los tres conductores del motor de cada motor a los cables de tres alambres de cada conjunto de cerebro Q. En un par de pasos, pondrá a prueba el sentido de giro de los motores, y, si es necesario, la inversión por la conmutación de dos de los plomos del motor. Pero todavía no estamos listos para eso.

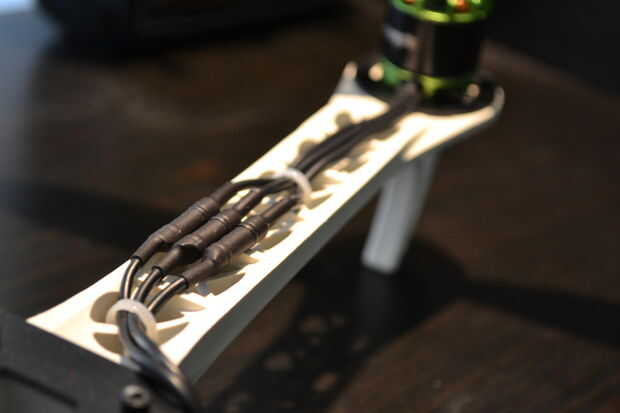

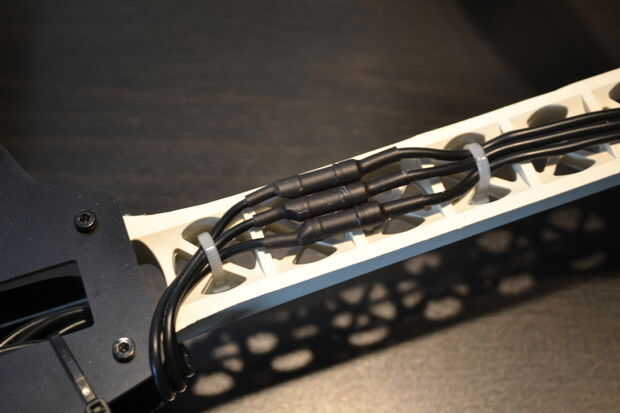

En este punto, también puede hacer un enrutamiento de cables. Algunas personas son más particulares que otros sobre exactamente cuánto organización cableado del quadcopter realmente necesita. Yo, por ejemplo, como todos mis cables a ser completamente bloqueada, que probablemente verá en las fotos. Pero hacer enrutamiento de cables extensos puede ser frustrante y desperdiciador de tiempo, así que si desea llegar a volar, puede minimizar la cantidad de enrutamiento que hacer.
