Paso 1: circuito

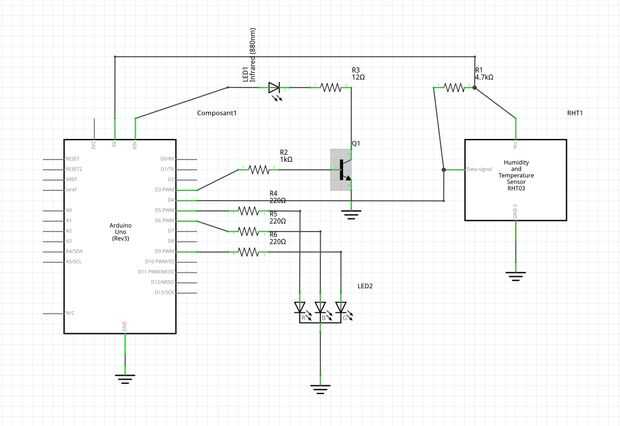

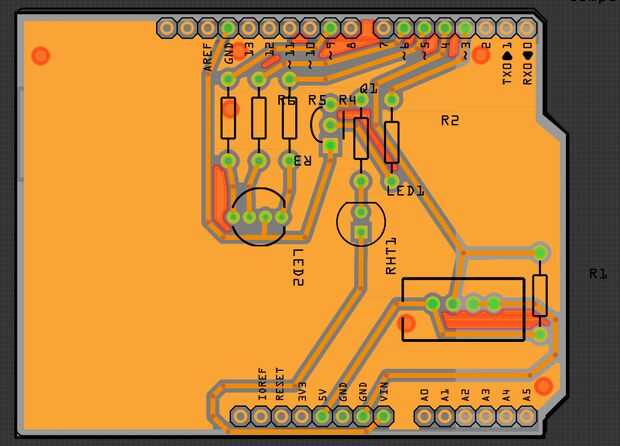

Nada complicado aquí, el circuito es principalmente un driver de LED con un transistor NPN y un resistor para limitar la corriente que fluye a través del LED. He añadido RGB LED para indicar el estado del modo de programación (programado, forzado, apagado...) y una sonda de temperatura. El circuito es alimentado por el cable USB del arduino.
Consejo: comprobar que el LED infrarrojo funciona correctamente te puede ver a través de una cámara digital (o una cámara del smartphone), frecuencia de la IR puede aparecer en la pantalla. No estoy seguro pero es bueno para la cámara.
