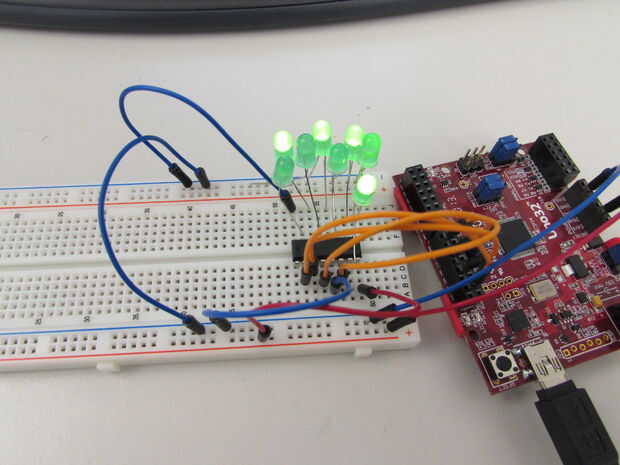

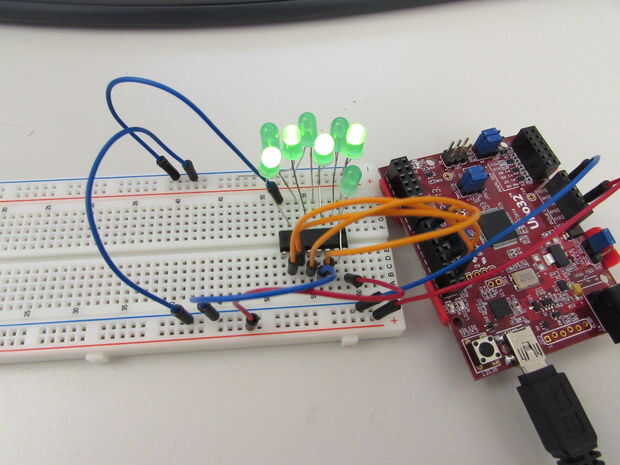

Paso 9: El código de práctica de funcionamiento de los leds
Que realmente encienden los LEDs, necesitamos proporcionar entrada de 8 diferentes señales como 8 impulsos de reloj serial diferentes para llenar correctamente el registro de desplazamiento.
Esto lo haremos primera escritura digital el reloj de registro bajo para asegurarse de que los resultados no muestran sus datos cambiantes hasta el momento correcto. Luego digitalmente escribiremos la clavija de entrada serial ya sea alto o bajo que representa un '1' (encender el LED) o un '0' (dejando el LED). Luego, digitalmente escribiremos el reloj serial alta para cambiar los datos de la entrada a la primera ranura de salida, así como cambiar los datos en las otras salidas un "lugar" más. Por último, digitalmente a escribir el reloj serial bajo por lo que podemos conseguir un "borde positivo" para el siguiente bit de datos.
Después de hacer esto 8 veces, digital escribimos el reloj de registro alto para mostrar todas las salidas. Se proporciona un ejemplo de cómo hacerlo justo debajo de este texto.
