Paso 4: Cableado el registro de desplazamiento

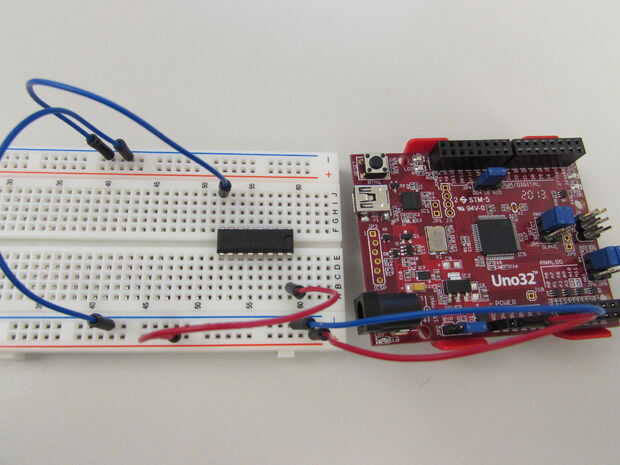

Si echamos un vistazo a la hoja de datos proporcionado un final de este paso, podemos ver el diagrama del pinout convenientemente en la primera página (también proporcionada justo por encima de este paso). Después de que el registro de desplazamiento en el protoboard, entonces podemos alambre la alimentación Vcc a los 3.3V pin potencia la Uno32 y GND al pin de tierra en el Uno32 para conseguirlos fuera del camino.
Los 3.3V pin fue elegido para que los LEDs no encontraría inmediatamente cualquier problema, aunque se dice en la primera página de la hoja de datos que este registro de desplazamiento particular puede operar en cualquier lugar de 2V a 6V.
Mientras que esto es bueno, suponiendo que queremos que nuestro registro de desplazamiento al trabajo, todavía hay 14 pines a la izquierda, incluyendo nuestra entrada y relojes.
